OPT-Line ISO 7 — Linha Robótica de Revestimento para Sala Limpa

OPT-Line ISO 7 — Linha Robótica de Revestimento para Salas Limpas

Para Peças Ópticas Automotivas  ·  Revestimento Rígido + Antiembaçante + Cura UV LED  ·  Enclausuramento de Sala Limpa ISO 7

LIMPEZA

ISO 7
(ISO 14644-1)

CAPACIDADE

60 → 300 peças / hora

ENCLAUSURAMENTO

15 × 12 × 5 m
(configurável)

CONFORMIDADE

CE · ATEX
sob consulta

Classe ISO

partículas ≥0,5 µm / m³

Nome antigo

Aplicação típica

ISO 5

3.520

Classe 100

Semicondutores, envase asséptico

ISO 6

35.200

Classe 1.000

Óptica de precisão, dispositivos médicos

ISO 7

352.000

Classe 10.000

Farmacêutica, médica, revestimento de precisão  ← esta linha

ISO 8

3.520.000

Classe 100.000

Áreas limpas industriais gerais

ISO 9

35.200.000

—

Sala com ar condicionado comum

Por que 0,5 mícrons importa

Um fio de cabelo humano tem cerca de 50 mícrons de espessura — cem vezes maior que o tamanho da partícula que a ISO 7 controla. Essas partículas são invisíveis ao olho, mas em um revestimento óptico úmido, cada uma delas se torna um ponto brilhante visível após a cura. É por isso que as linhas de revestimento óptico operam em ISO 7 em vez de um padrão industrial geral.

1 · Filtração terminal HEPA

O pré-filtro G4 protege as etapas subsequentes, os filtros de bolsa F7/F9 removem partículas finas e os filtros terminais HEPA H13/H14 no plenum do teto removem 99,95% ou mais das partículas restantes antes que o ar atinja a peça.

2 · Alta taxa de renovação de ar

ISO 7 geralmente requer de 30 a 60 renovações de ar por hora. A diluição constante é o que mantém a contagem de partículas baixa enquanto a linha está em funcionamento — uma unidade de revestimento de 900 m³ a 40 ACH necessita de aproximadamente 36.000 m³/h de ar de suprimento.

3 · Pressão positiva

A zona limpa é mantida a uma pressão mais alta do que a área circundante, de modo que, quando uma porta é aberta, o ar flui para fora. O ar sujo nunca pode entrar. A pressão é monitorada e alarmada pelo PLC.

4 · Controle de pessoas e materiais

Operadores são a maior fonte de partículas — uma pessoa em movimento libera dezenas de milhares de flocos de pele por minuto. Antecamaras (SAS), tapetes pegajosos, vestimentas de sala limpa e vestiários (Vestiaires) não são opcionais; eles fazem parte da classificação.

#

Estação

Função

1

Carregamento e fixação

Lentes carregadas em racks no nível do piso; 16 peças por rack como padrão.

2

Pré-tratamento / despoeiramento

Sopro de ar ionizado remove partículas antes do revestimento.

3

Revestimento rígido robótico

Robô de seis eixos aplica o revestimento rígido curável por UV dentro da cabine filtrada.

4

Flash-off

Tempo de permanência controlado sob fluxo de ar limpo e filtrado antes da cura.

5

Cura UV LED

Túnel UV LED cura o revestimento rígido em segundos, a baixa temperatura do substrato.

6

Revestimento antiembaçante

Aplicação robótica ou manual do revestimento antiembaçante 1K.

7

Forno de cura elétrico

Forno elétrico com controle de temperatura por zona para cura térmica ou pré-aquecimento.

8

Resfriamento

Seção de resfriamento filtrado traz as peças à temperatura de manuseio.

9

Descarregamento e inspeção

As peças saem do enclausuramento para descarregamento e verificação de qualidade em linha.

Pulverização robótica — robô de seis eixos aplicando revestimento em racks de lentes suspensos.

Cura em linha — túnel UV LED seguido por forno de cura elétrico.

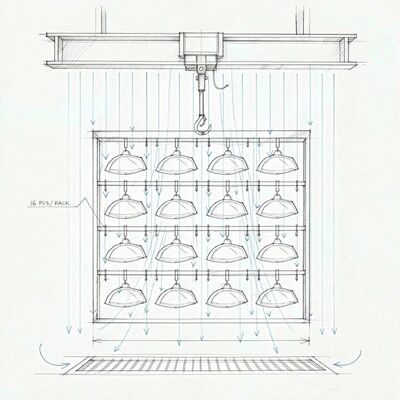

Rack de transportador aéreo — 16 lentes por rack sob ar limpo laminar.

Parâmetro

Especificação

Peça de trabalho

Lentes de faróis / lanternas traseiras automotivas, refletores, coberturas de lâmpadas

Substrato

PC, PMMA — gabaritos projetados para a geometria da peça

Carregamento do rack

16 peças por rack (modificável)

Capacidade

60 peças/hora base, escalável para 300 peças/hora

Classe da sala limpa

ISO 7 (ISO 14644-1) na zona de revestimento

Enclausuramento da sala limpa

15.000 × 12.000 × 5.000 mm (C × L × A) — configurável

Filtração

Pré-filtro G4 + filtro de bolsa F7/F9 + filtração terminal HEPA H13/H14

Renovações de ar

30–60 ACH, projetado para a classe acordada e volume da sala

Padrão de fluxo de ar

Fluxo descendente laminar vertical, pressão positiva, ar de retorno no nível do piso

Robô de pintura

1–2 × robô de seis eixos, classe de carga útil de 120–200 kg, pacote de pulverização e suprimento de tinta

Transportador

Transportador aéreo ou transportador de trilho no piso, acionado por VFD

Cura UV

Túnel UV LED, dimensionado para TDS de revestimento e velocidade da linha

Cura térmica

Forno elétrico com controle de zona, ambiente a 220 °C

Economia de energia

Sistema de controle inteligente VFD; recuperação de calor de placa de fluxo cruzado EcoSmart

Controle

PLC + HMI, gerenciamento de receitas, monitoramento de pressão, log de alarmes

Fonte de alimentação

380 V / 50 Hz / 3 fases (outros padrões locais disponíveis)

Conformidade

CE; configuração compatível com ATEX disponível sob consulta (Zona 1 / Zona 2)

Manuseio de ar é nosso produto principal

A unidade de manuseio de ar que atende a uma cabine de pulverização — filtração, suprimento laminar, controle de temperatura e umidade, exaustão e recuperação de calor — é um equipamento padrão que fabricamos, não um extra terceirizado. Para uma unidade de revestimento de 900 m³, essa é uma escala bem comprovada para nós.

Honestidade sobre o escopo

Nossa força é a linha de revestimento e o sistema de ar que a atende. Um sistema HVAC central para toda a planta é uma disciplina diferente, e nós o diremos em vez de prometer demais. Onde não somos o fornecedor certo, dizemos claramente.

Projetos comprovados na indústria pesada

Cabines de pulverização totalmente fechadas para tanques de transformadores de 50 toneladas e 9,8 m em Jubail, Arábia Saudita; uma cabine retrátil de 15 × 7 × 6 m para um fabricante europeu de estruturas de aço; um programa personalizado de quatro unidades na Rússia.

Eficiência energética integrada

Controle inteligente de economia de energia VFD e recuperação de calor de placa de fluxo cruzado EcoSmart reduzem a carga de ar fresco — que é o maior custo operacional em uma linha de revestimento com 100% de ar fresco.
