Cabine de Pintura e Secagem para Transformadores | CoatTech

Peça de Trabalho

Tamanho Típico

Peso Típico

Requisito de Revestimento

Tanque de transformador de potência

6.000 – 12.000 mm C

10 – 50 T

Revestimento externo à prova de intempéries + revestimento interno resistente a óleo

Tanque de transformador de distribuição

2.000 – 6.000 mm C

2 – 10 T

Revestimento externo único, interno opcional

Radiador / refrigerador de transformador

1.500 – 4.000 mm C

0,5 – 3 T

Imersão ou pulverização, apenas externo

Grande fabricação de aço

até 15.000 mm C

até 60 T

Primer + acabamento, pulverização e estufagem

Vaso de pressão

3.000 – 10.000 mm C

5 – 30 T

Revestimento externo anticorrosivo

Dimensionado para peça de trabalho + folga nas extremidades

Largura interna da cabine

6.000 – 8.000 mm

Permite acesso lateral e movimento do operador

Altura interna da cabine

6.000 – 8.000 mm

Acomoda altura total do tanque mais folga de elevação

Peso da peça de trabalho

até 12.000 mm

Mais longo mediante solicitação

Peso da peça de trabalho

até 50 T

Sistema de transferência classificado acima do peso da peça de trabalho

Velocidade do ar

0,25 – 0,35 m/s (sem carga)

Fluxo descendente em toda a seção transversal

Volume de ar

dimensionado para o invólucro

Fornecimento e exaustão balanceados para a seção transversal da cabine

Iluminação

800 – 1.200 LUX

Luminárias LED à prova de explosão IP65

Aquecimento — diesel

200 – 400 kW

Queimador Riello, trocador de calor de aço inoxidável 304

Aquecimento — elétrico

150 – 350 kW

Elementos de aço inoxidável 304, controle escalonado

Ciclo de estufagem

10 – 25 min a 60 °C

Dependendo da massa e da opção de aquecimento

Manuseio de material

carrinho de corrente de trilho/rolo, 20 – 60 T

Alternativa: ponte rolante ou mesa giratória

Filtração

4 estágios — G3 / F5 / arrestador de tinta / carvão ativado

Manual de manutenção, diagrama elétrico, certificado de conformidade, lista de embalagem

Fonte de alimentação

380 V, 50 Hz ou 60 Hz

Bomba airless 60:1, tanque de tinta de aço inoxidável, mangueiras de alta pressão, pistolas

Proteção contra explosão

Motores, iluminação, gabinete, conduítes e caixas de junção à prova de explosão

Classificado para revestimentos à base de óleo

4. Escopo Padrão de Fornecimento

Módulo

Incluído

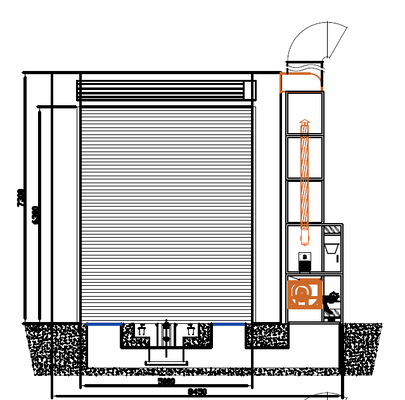

Invólucro da cabine

Painéis sanduíche de lã de rocha (parede 70 mm / teto 50 mm), aço revestido em cor em ambas as faces

Estrutura de tubo quadrado, calha de filtro e malha de suporte

Portas

Porta de enrolar elétrica (principal) + portas de pessoal com trava de alívio de pressão e janela de visualização

Fosso no piso

Fosso gradeado com grelha de aço chato de 30 × 4 mm

Unidade de suprimento de ar

Ventiladores centrífugos de dupla entrada, acionamento por correia, damper modulante

Unidade de exaustão

Ventilador centrífugo de dupla entrada, acionamento por correia, damper regulador

Dutos

Seções retas mais cotovelos de 90° e 45°

Iluminação

Tubos LED T8 em caixas à prova de explosão IP65, fileiras de teto e laterais

Filtração

4 estágios — pré-filtro G3, filtro fino F5, arrestador de tinta de fibra de vidro, carvão ativado

Aquecimento (opcional)

Queimador a diesel com trocador de calor, ou banco de elementos elétricos

Equipamento de pulverização

Bomba airless 60:1, tanque de tinta de aço inoxidável, mangueiras de alta pressão, pistolas

Manuseio de material

Carrinho de transferência por corrente de rolo com plataforma, trilho, acionamento VFD e controle remoto

Controle elétrico

Gabinete à prova de explosão — modo de pulverização, modo de estufagem, temporização, iluminação, alarme de falha, parada de emergência

Documentação

Manual de manutenção, diagrama elétrico, certificado de conformidade, lista de embalagem

5. Opções e Atualizações

Fonte de aquecimento — queimador a diesel ou banco de elementos elétricos

Sistema de transferência — carrinho de corrente de rolo, carrinho de trilho no piso, interface de ponte rolante ou mesa giratória

Configuração da porta — porta de enrolar, frontal deslizante ou retrátil

Atualização de controle — PLC + HMI com armazenamento de receitas e registro de dados

Um carrinho de transferência por corrente de rolo montado no piso transporta a peça de trabalho numa plataforma. Isso evita o custo e a altura livre de uma ponte rolante.

O aquecimento pode ser adicionado posteriormente?

Sim. O aquecimento a diesel ou elétrico pode ser especificado na fase de pedido ou adaptado, sujeito à provisão de energia e espaço.

A cabine pode ser instalada ao ar livre?

A instalação interna é padrão. Layouts externos são possíveis com revestimento à prova de intempéries e drenagem — informe na consulta.

Chamada para Ação

Obter Melhor Preço

Envie-nos as dimensões da sua peça de trabalho, peso, especificação de revestimento e área de piso disponível. Nossa equipe de engenharia dimensionará a cabine e retornará uma proposta configurada.
