Dentro.
dimensão
|
15000 × 5000 × 5000 mm (L × P × H) |
|
Exterior
dimensão
|
15130 × 6890 × 5600 mm (L×W×H) |
| Porão. |
Existem 2 fileiras de 30x4 de ferro plano + ¥8 grades de piso de aço torcido (24 peças) em ambos os lados do chão (excesso de parede lateral opcional) |

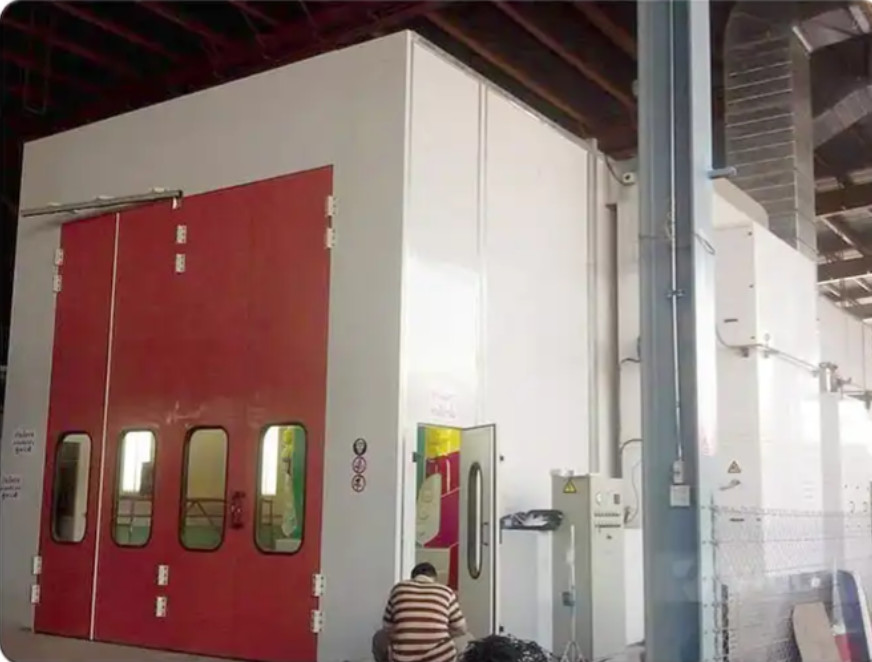

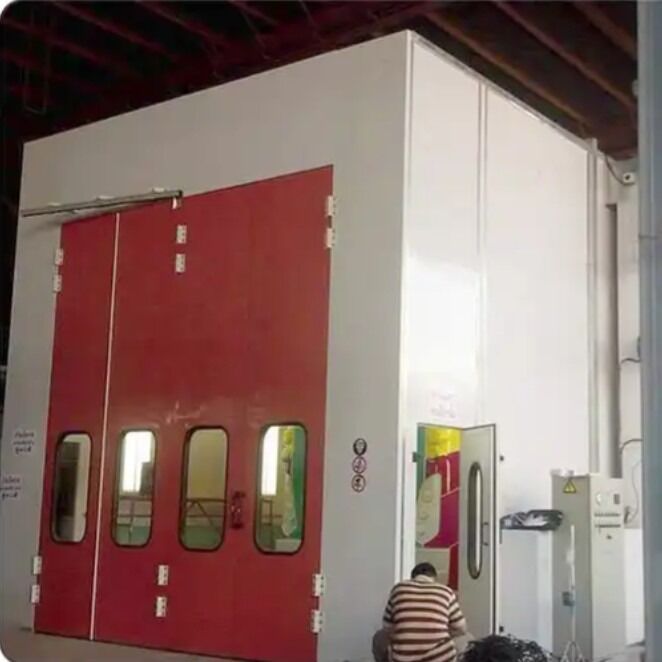

| porta da frente |
Tamanho da porta: 4000 × 4600 mm (W × H), porta de dobra de chapa metálica, 4 folhas de porta, janela de vidro temperado quadrada, preenchimento: EPS. (O preenchimento pode ser ajustado,e o portão pode ser equipado com uma persiana elétrica) |
| porta de trabalho |
2 conjuntos, porte de trabalho: 800 × 2000 mm (W × H), equipado com
Bloqueio de pressão e janela de observação de vidro
|
| painel de parede |
Painel de parede de EPS, largura efetiva de 1150 mm, espessura total de 70 mm,
espessura da chapa de aço de cor: 0,426 mm, branca, bordas de aço seladas em ambos os lados; (roupa de rocha, PU opcional)
|
| telhado |
Painel de parede de EPS, largura efetiva 1150 mm, espessura total 50 mm,
espessura da chapa de aço de cor: 0,426 mm, branca, bordas de aço seladas em ambos os lados; (roupa de rocha, PU opcional)
|

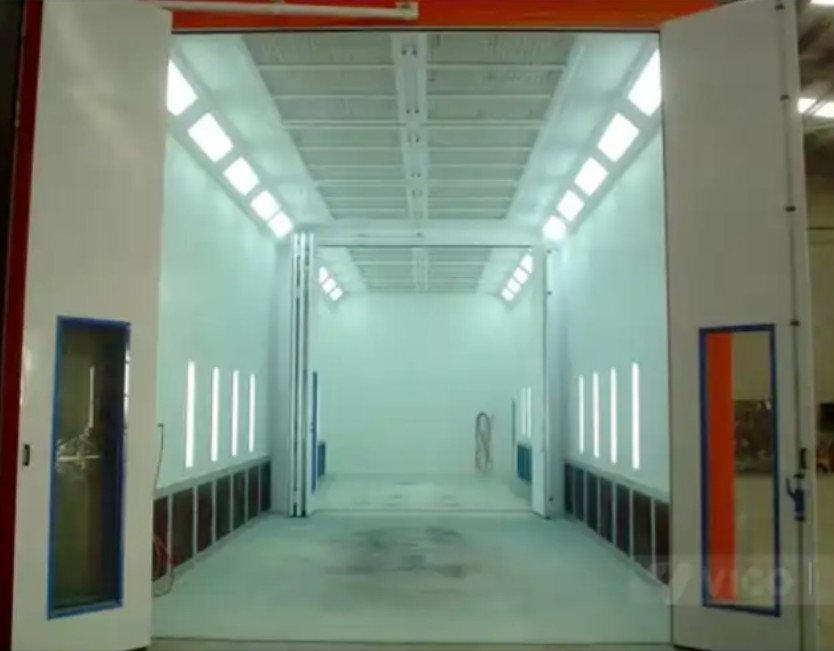

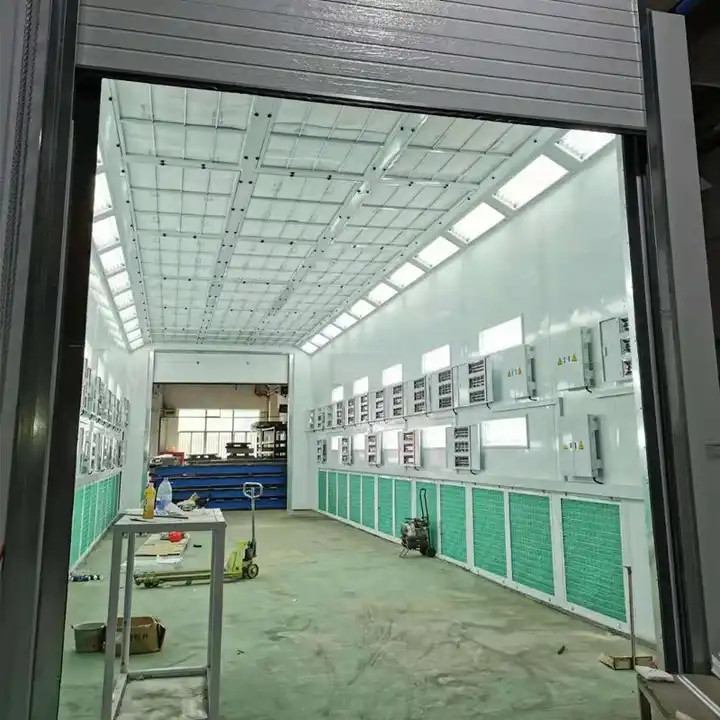

| Iluminação |
Iluminação superior: 20 grupos × 4 peças = 80 peças de lâmpadas de 18 W
Iluminação da cintura: 22 grupos × 4 peças = 88 peças de tubos de lâmpadas de 18 W, LED
Tubos de lâmpada, caixa de luz à prova de explosão
Iluminação ≥ 1000Lux
|
|
Unidade aérea
instalação
|
Entrada de ar do lado, escape por trás, tubo quadrado
Soldadura + moldura de alumínio, tinta branca, máscara de alta resistência feita a máquina de 20 mm de espessura de lã de rocha
|
|
Maquiagem
Unidade de ar
(2 grupos)
|
Cada grupo é equipado com 2 ventiladores centrífugos de entrada dupla com rotor externo, potência de motor único: 7,5 kW; caudal total: 40000 m3/h, velocidade do vento sem carga: 0,25 m/s; amortecedor de regulação pneumático de abastecimento de ar,Ciclo de arranque do amortecedor pneumático . |
|
Esgotado.
Unidade de ar
(2 grupos)
|
Cada grupo está equipado com 1 ventilador centrífugo de entrada dupla, tração de poleia, potência de motor único: 11KW; caudal total: 4000m3 / h, velocidade do vento sem carga: 0,25m/s; amortecedor de ajuste manual do escape. |
|
Aquecimento
Sistema
(2 conjuntos)
|
Cada grupo está equipado com um queimador Riello RG5S Diesel com
Potência térmica máxima de 26 000 kW; equipado com um forno de troca de calor de aço inoxidável 304; pintura de aumento de temperatura: 20°C (de 0°C a 20°C no estado de pulverização); tinta de cozimento:10 a 15 minutos (de 20° a 60oC) condição da pintura. (aquecimento a gás natural, aquecimento eléctrico
aquecimento por tubo e aquecimento por lâmpada de cozimento infravermelho podem ser selecionados)
|
|
filtragem
sistema
|
1Algodão de filtro primário de abastecimento de ar: nível EN 779: G3
2 filtragem de eficiência inferior a elevada: viscose tridimensional de profundidade total; nível EN799: F5,
3 Filtração de cobertores de algodão resistentes à pintura por fibra de vidro: EN 779 Nível: G3;
4Filtração de partículas de carbono activado: adsorve o benzeno e o xileno nos gases de escape
|
| Sistema de controlo eletrónico |
pintura a vapor, pintura a vapor de aquecimento, pintura de cozimento, ajuste do tempo de secagem, interruptor de iluminação, luz indicadora de falha, controlador de temperatura, interruptor de alimentação, interruptor de parada de emergência, temporizador,Limitador de temperatura., amperímetro, voltímetro, manômetro de pressão, alarme de pressão |
|
Gasoduto
sistema
|
Cada grupo de abastecimento de ar e de escape é equipado com 4 secções de 10 00 x 10 00 x 1000 mm de condutas de ar retas, 1 secção de 10 00 x 10 00 mm de cotovelo de 90° e 1 secção de 10 00 x 10 00 mm de cotovelo de 45°; |
| potência total |
56KW. |
