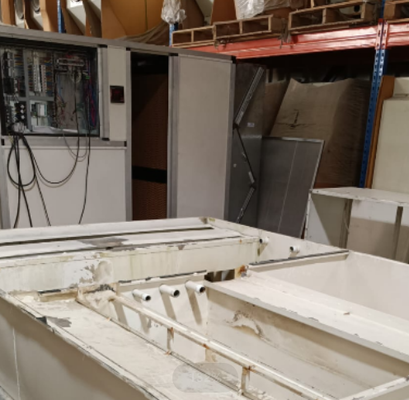

Forno de curagem de pó termo-resistente a altas temperaturas (180°C - 200°C)

Parâmetros

Especificações

Alocação de Gabinete

Total de 2 Gabinetes de Controle: Gabinete 1 para Forno de Secagem a Água e Cabine/Recuperação de Pulverização; Gabinete 2 para Forno de Cura de Pó

Componentes Elétricos Principais

Chint Electric  disjuntores premium de baixa tensão, contatores, relés térmicos e controladores digitais de temperatura

Funções de Controle

Regulação automática de temperatura com display digital, desligamento retardado para ventiladores de circulação, alarmes sonoros/visuais antes da partida/desligamento, proteção contra perda de fase, sobrecarga e curto-circuito

Fiação e Cablagem

Cabo Jiangyang (Padrão Nacional); cabos de sensor usam cabos blindados de 3 fios para resistir à Interferência Eletromagnética (EMC)

Categoria

Tarefa / Item Específico

Parte Responsável

Obras Elétricas

Roteamento da alimentação principal da subestação da fábrica para os armários de controle do equipamento

Comprador (Parte A)

Obras Elétricas

Fiação dos armários de controle para motores individuais, aquecedores e sensores

Vendedor (Parte B)

Estrutura Civil e da Planta

Iluminação da planta, sistemas de proteção contra incêndio, dutos gerais de ventilação/exaustão da planta

Comprador (Parte A)

Estrutura Civil e da Planta

Aberturas de telhado, impermeabilização/vedação de vazamentos, instalações de tratamento de águas residuais/exaustão

Comprador (Parte A)

Estrutura Civil e da Planta

Fundação civil, piso de concreto armado, valas e canais de drenagem

Comprador (Parte A)

Tubulação de Utilidades

Tubulação de fornecimento de água/ar comprimido até os pontos de conexão do equipamento

Comprador (Parte A)

Tubulação de Utilidades

Tubulação, válvulas e linhas pneumáticas dos pontos de conexão do equipamento para atuadores internos

Vendedor (Parte B)

Instalação no Local

Descarregamento do equipamento, fornecimento de empilhadeira, guindaste, eletricidade de instalação e energia

Comprador (Parte A)

Instalação no Local

Posicionamento físico, montagem mecânica, fiação elétrica e comissionamento do sistema

Vendedor (Parte B)

Logística e Alojamento

Acomodações, refeições e transporte local para os engenheiros de instalação do Vendedor

Comprador (Parte A)

Nº.

Descrição do Módulo do Equipamento

Resumo da Especificação

Qtde

Preço (USD)

1

Sistema de Pré-tratamento por Imersão

4 Tanques (L4,5m × W2,0m × H3,5m), interior em Aço Inoxidável SUS de 3,0mm, exterior em tubulação de 100mm

1 Conjunto

$27.164,18

2

Forno de Cura de Pó Elétrico

L4,5m × W3,09m × H4,1m, isolamento de Lã de Rocha de 120mm, portas duplas

1 Conjunto

$2.522,39

3

Sistema de Aquecimento do Forno de Cura

Tubos aletados elétricos de 108 kW (2kW × 54), ventilador de circulação de alta temperatura de 5,5kW

1 Conjunto

$2.328,36

4

Trilho Suspensor Aéreo

Trilho MY-XT-200 Pesado (30m total), estrutura de pórtico, 24 rodas de carrinho

1 Conjunto

$1.746,27

5

Cabine de Pulverização de Pó e 1ª Recuperação

L4,5m × W2,5m × H4,1m, painéis de Lã de Rocha de 50mm, recuperação por pulso de 7 cartuchos

1 Conjunto

$6.597,01

6

Torre de Recuperação de Pó Secundária

L1,4m × W1,4m × H4,0m, 9 cartuchos de Nano-filme, ventilador de exaustão de 15 kW, caixa silenciadora

1 Conjunto

$6.985,07

7

Forno Elétrico de Secagem de Umidade a Água

L4,5m × W3,09m × H3,8m, isolamento de Lã de Rocha de 120mm, portas duplas

1 Conjunto

$2.328,36

8

Sistema de Aquecimento do Forno de Secagem

Tubos aletados elétricos de 84 kW (2kW × 42), ventilador de circulação de alta temperatura de 5,5kW

1 Conjunto

$1.940,30

9

Pistola Manual Eletrostática de Pó

Pistola Inteligente Dual-Digital 2026, funil SS, bomba de pó KCI, carrinho

1 Conjunto

$1.358,21

10

Sistema de Controle Centralizado

2 Conjuntos de Armários de Controle, disjuntores/interruptores Chint, fios de sensor blindados EMC

2 Conjuntos

$2.522,39

11

Pintura e Acabamento de Superfície

Preenchimento com massa, primer anticorrosivo, acabamento final com poliuretano

1 Lote

$388,06

12

Mão de Obra de Fabricação de Fábrica

Fabricação estrutural de fábrica, corte, soldagem e mão de obra de montagem

1 Lote

$6.208,96

PREÇO TOTAL (EXW / FOB Porto da China, Excl. Impostos e Frete):

$62.089,55 USD
