Linha de revestimento em pó de componentes de ar condicionado chave na mão. Sistema de pré-tratamento e cura de imersão completa.

Quantidade mínima:	1
Preço:	USD8000-USD1200/SET
Embalagem Padrão:	Com filme e caixa regulares
Período de entrega:	15 dias após o depósito
Método de pagamento:	T/T
Capacidade de fornecimento:	30 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

CoatTech

Certificação

Número do modelo

Cabine de pintura de reboque

Porta principal::

Dobre estilo ou estilo de rolagem elétrica

Revestimento:

10-50UM

Usando energia::

Diesel, gás, vapor, elétrico ou outra opção

Nível de ruído:

≤80dB

Fonte de energia::

380V/50Hz/3ph ou outra opção

Material:

Fontes de energia::

Água, eletricidade, gás

Aplicativo::

Ônibus/caminhão ou outros produtos metálicos

Sistema de aquecimento:

Caldas de marca Riello

Destacar:

Linha de revestimento de ar condicionado chave na mão

Sistema de pré-tratamento de imersão completa

Sistema de cura de revestimento em pó

Descrição do produto

Olá pessoal, vamos dividir este projeto em 4 subprojetos aqui

Projeto Linha de Produção Completa de Pré-tratamento por Imersão e Pintura a Pó para Componentes de Ar Condicionado

Referência do Documento: CTI-EXP-2026-ACPC

Data: 27 de agosto de 2026

Aviso aos Clientes Globais: Esta proposta detalha as especificações técnicas completas, fluxo de trabalho do processo, arquitetura do sistema, diretrizes de segurança e escopo padrão de fornecimento para uma planta industrial automatizada/semi-automatizada de pintura a pó projetada para invólucros e componentes metálicos de ar condicionado.

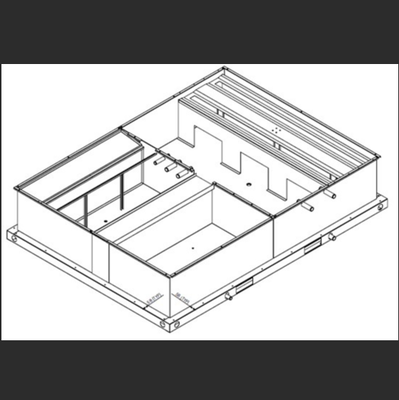

Linha de revestimento em pó de componentes de ar condicionado chave na mão. Sistema de pré-tratamento e cura de imersão completa.

Projeto 1

Quando projetamos esta linha específica de pintura a pó tipo batelada para invólucros de ar condicionado, nossa principal dor de cabeça não foi apenas atingir a marca de cura de 200°C — foi descobrir como parar o arrasto de água entre os tanques de silano de 4 estágios e o forno de secagem de umidade. Se você já lidou com ferrugem instantânea em estruturas pesadas de aço (até 300 kg com ganchos duplos),

você sabe que as especificações padrão de catálogo não são suficientes. Acabamos combinando um loop de monotrilho aéreo com carrinhos de transporte terrestre para que os trabalhadores não quebrem as costas movendo painéis de 3,8 metros.

Abaixo está a análise de engenharia exata da configuração que construímos e enviamos em contêineres padrão 40HQ — sem enrolação, apenas parâmetros técnicos brutos e especificações de fabricação reais.

1. Visão Geral do Projeto e Condições Básicas de Projeto

1.1 Parâmetros Operacionais Básicos

Parâmetros	Especificações
Material da Peça	Chapa metálica sem ferrugem, estruturas de aço, invólucros de ar condicionado
Método de Pintura	Pulverização eletrostática manual de pó (pistola digital inteligente)
Dimensões Máximas Integradas da Peça	C3800 mm × L450 mm × A2600 mm (Confirmado pelo Cliente)
Peso Máximo de Carga	≤ 300 kg (incluindo ganchos, suspensão de ponto duplo)
Taxa de Ciclo de Produção de Projeto	30 minutos por batelada / carregamento de forno
Modo de Transporte do Transportador	Linha de suspensão aérea monotrilho + Sistema de transferência por carrinho de trilho terrestre
Área de Implantação Geral da Planta	Conforme indicado no desenho de layout mestre (aprox. C8,5m × L4,6m × A3,5m para a área de pré-tratamento)
Escopo dos Equipamentos da Planta	Sistema de Pré-tratamento por Imersão de 4 Estágios (1 conjunto), Forno de Secagem de Água (1 conjunto), Forno de Cura de Pó (1 conjunto), Cabine de Pulverização e Sistema de Recuperação Secundária (1 conjunto), Linhas de Transportador (1 conjunto), Controles Elétricos Integrados (2 conjuntos)

1.2 Requisitos de Utilidade e Ambientais

Parâmetros	Especificações
Fornecimento da Rede Elétrica	380V / 220V, 3 Fases-5 Fios / 1 Fase, 50Hz (Faixa de Flutuação de Tensão: ±10%)
Capacidade Total de Potência Instalada	218 kW (Sistema de Aquecimento: 192 kW, Sistema de Pulverização: 15 kW, Ventiladores de Circulação: 11 kW)
Pressão de Fornecimento de Ar Comprimido	≥ 0,7 MPa
Critérios de Qualidade do Ar Comprimido	Conteúdo máximo de água permitido < 1,3 g/m³, Conteúdo máximo de óleo permitido < 0,1 mg/m³
Taxa de Consumo de Ar Comprimido	Fluxo de Pico: 6,0 m³/min \| Fluxo de Funcionamento Contínuo: 2,0 m³/min
Pressão de Fornecimento de Água Industrial	0,15 MPa ~ 0,30 MPa
Taxa de Consumo de Água	Aprox. 0,1 Ton/hora (Pressão ≥ 0,25 MPa)

1.3 Padrões e Códigos de Projeto de Conformidade

● GB7691-2003: Código de Segurança para Pintura - Regras Gerais de Gerenciamento de Segurança

● GB6514-1995: Código de Segurança para Pintura - Segurança de Processo e Ventilação/Purificação

● GB7692-1999: Código de Segurança para Pintura - Segurança de Processo de Pré-tratamento e Ventilação

● GB12942-2006: Código de Segurança para Pintura - Requisitos Técnicos de Segurança para Espaços Confinados

● GB935-89: Limites de Tempo de Exposição Contínua à Radiação Térmica em Ambientes de Trabalho de Alta Temperatura

● GBZ1-2002 & GBZ2-2002: Padrões de Higiene e Limites de Exposição Ocupacional para Empresas Industriais

● GB4064-83 & GB50254-1996: Diretrizes Gerais de Segurança Elétrica e Código de Engenharia de Instalação para Aparelhos de Baixa Tensão

● GB14443-1993: Código de Segurança para Pintura - Regulamentos Técnicos de Segurança para Fornos de Secagem de Revestimento

2. Fluxo de Processo Completo e Ciclo Operacional

Estágio	Etapa do Processo	Método / Mídia	Químico / Meio	Tempo de Permanência	Temp. Operacional
01	Carregamento (Subida)	Ponte Rolante / Talha	N/A	Dependente da Batelada	Ambiente
02	Pré-desengraxe e Desengraxe	Tanque de Imersão Química	Agente Desengraxante	3 min	Ambiente
03	Enxágue com Água (Estágio 1)	Lavagem por Imersão	Água Industrial da Torneira	1 min	Ambiente
04	Pré-tratamento com Silano / Fosfatização	Tanque de Imersão Química	Agente de Silano	3 min	Ambiente
05	Enxágue com Água (Estágio 2)	Lavagem por Imersão	Água Industrial da Torneira	1 min	Ambiente
06	Forno de Secagem de Umidade	Recirculação de Ar Quente	Aquecimento Elétrico (84 kW)	10 - 20 min	120°C ~ 160°C
07	Estágio de Resfriamento	Resfriamento Natural ao Ar	Ar Ambiente	10 min	Ambiente
08	Pulverização de Pó	Pistola Eletrostática Manual	Pó Termofixo	Dependente da Batelada	Ambiente
09	Forno de Cura de Pó	Recirculação de Ar Quente	Aquecimento Elétrico (108 kW)	15 - 20 min	180°C ~ 200°C
10	Resfriamento do Produto Final	Resfriamento Natural ao Ar	Ar Ambiente	40 min	Ambiente
11	Descarregamento (Descida)	Operação Manual	N/A	Dependente da Batelada	Ambiente

Hoje é tudo, continuaremos amanhã, 28 de agosto.
