Cabine de Pulverização com Cortina d'Água e Exaustão Inferior

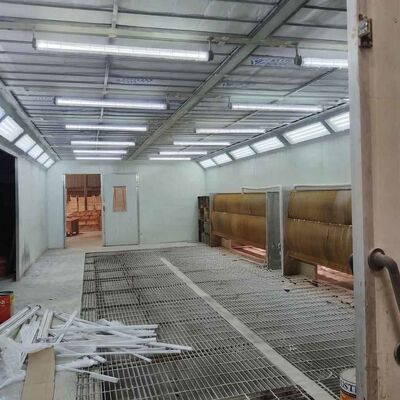

Cortina de água de corrente descendente completa

O que vocês viram na foto é que a instalação vai ser concluída num dia.

Características básicas de engenharia

1. Filtração avançada do ar no teto (norma UE5/F5)O plenário do tecto está equipado com o nosso prémioMédia de filtragem da série YW-6000 EU5/F5Este sistema de filtragem de telhado de alta densidade assegura um fluxo laminar de ar ultralimpo, interceptando completamente as partículas de micro poeira antes de entrarem na zona de pintura, garantindo umaacabamento semelhante a um espelho para aplicações industriais e automotivas de ponta.

2Sistema de iluminação sem sombra multi-ânguloNosso estande apresenta uma ampla gama de luminárias LED de alta intensidade estrategicamente posicionadas ao longo das bordas do teto e paredes laterais.Esta fila dupla, a configuração de iluminação sem sombra elimina pontos cegos, permitindo que os operadores inspecionem meticulosamente a espessura da tinta, a uniformidade da cor e a qualidade da superfície em tempo real.

3. Piso de grelha de baixa corrente de carga pesadaO espaço de trabalho inteiro é construído sobre grades de aço pesado de qualidade industrial, concebidas para suportar capacidades de carga substanciais.Este projeto estrutural de calada total garante que o excesso de pulverização e os compostos orgânicos voláteis (COV) sejam imediatamente puxados para baixo, longe da zona de respiração do operador e da peça.

4. Tratamento de névoa de tintas de cortina de água ecológicaIntegrado perfeitamente na parede lateral está a nossa avançada unidade de pintura de cortina de água, utilizando um fluxo contínuo de água através das placas de guia.Captura e neutraliza eficazmente o nevoeiro de tinta no arEste sistema não só reduz drasticamente as emissões ambientais, mas também simplifica as rotinas de manutenção em comparação com os métodos tradicionais de filtro a seco.

5. Modular Isolado Recinto & Logística OtimizadaA cabine é construída com painéis sandwich de alta qualidade, com isolamento térmico, que proporcionam excelente isolamento acústico, resistência ao fogo e retenção de temperatura.O projeto é especificamente otimizado para a logística internacionalPara ultrapassar as limitações dos contentores de transporte, todo o conjunto estrutural e as máquinas de grandes dimensões são concebidos para serem enviados de forma eficiente como peças a granel, desmontadas,permitindo uma montagem rápida e precisa no local.

Tabela técnica

P1: Que nível de filtragem de ar é fornecido pela cabine de pulverização?

1.O sistema está equipado comGrau EU5 / F5 (série YW-6000)Medios de filtragem de tecto de elevada eficiência.

2.Genera um fluxo de ar laminar vertical que intercepta as partículas de micro-poeira antes de atingirem a superfície da pintura.

P2: Como é que o sistema Water Curtain gerencia o excesso de pintura?

1A névoa de tinta transportada pelo ar é atraída para um filme contínuo de água que atravessa as placas de guia, o que capta as partículas de tinta de forma eficaz..

2Este mecanismo de lavagem de líquidos reduz as emissões ambientais e simplifica a limpeza de rotina em comparação com as instalações de filtro a seco.

Q3: Como é o equipamento embalado para caber em contêineres de transporte internacional?

1Todos os painéis estruturais e os componentes de máquinas de grandes dimensões são preparados como peças a granel.

2Este formato desmontado cabe em contentores de carga marítima padrão e facilita a rápida remontagem no local de destino.

Q4: Como é que o projeto da iluminação evita sombras durante os trabalhos de acabamento?

1.As luminárias LED de alta intensidade são montadas ao longo das bordas do teto e das paredes laterais em ângulos precisos.

2A iluminação sem sombra resultante permite aos operadores inspeccionar a espessura da tinta, o tom de cor e a suavidade da superfície sem pontos cegos.

Q5: Que materiais são utilizados para o recinto e o piso?

1As paredes das cabines são constituídas por painéis de EPS ou de Rockwool resistentes à chama para isolamento acústico e térmico..

2O piso apresenta grelhas de aço galvanizado de trabalho pesado posicionadas sobre um canal de escape subterrâneo para suportar peças de trabalho pesadas, mantendo o movimento de ar de calada..
