Customizado 60 Minutos de incêndio-Classificado de lã de rocha Painel de pintura Booth CoatTech Equipamento Inteligente

Quantidade mínima:	1
preço:	USD6000-USD12000/SET
Embalagem Padrão:	Com filme e caixa regulares
Período de entrega:	15 dias após o depósito
Método de pagamento:	T/T
Capacidade de fornecimento:	30 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

CoatTech

Certificação

Número do modelo

Solução para oficina

Porta principal::

Dobre estilo ou estilo de rolagem elétrica

Revestimento:

10-50UM

Pintura de automóveis, pintura de móveis, pintura industrial

Usando energia::

Diesel, gás, vapor, elétrico ou outra opção

Nível de ruído:

≤80dB

Fonte de energia::

380V/50Hz/3ph ou outra opção

Material:

Fontes de energia::

Água, eletricidade, gás

Aplicativo::

Ônibus/caminhão ou outros produtos metálicos

Sistema de aquecimento:

Caldas de marca Riello

Destacar:

painel de lã de rocha com classificação de incêndio de 60 minutos

cabine de pintura personalizada

painel de cabine de pintura resistente ao fogo

Descrição do produto

Sistema personalizado de painel de lã de rocha resistente ao fogo de 60 minutos | Equipamento Inteligente CoatTech

Projetado para fábricas com espaço limitado (opções de largura de 5,60 m e 6,20 m). A CoatTech fornece sistemas de painéis de lã de rocha resistentes ao fogo de 60 minutos com certificação CNAS, com 12 a 15 dias de instalação no local e suporte de comissionamento.

o cliente também o chama de sistema de revestimento industrial personalizado, painel resistente ao fogo de 60 minutos, painel sanduíche de lã de rocha, layout de cabine de pintura compacta, serviço de comissionamento no local

Visão geral

Ao integrar novas linhas de revestimento ou dividir salas de pintura industriais, os fabricantes muitas vezes enfrentam dois obstáculos críticos:

pegadas de fábrica estreitaseregulamentos locais rigorosos de segurança contra incêndio.

O sistema modular personalizado de divisórias de lã de rocha da CoatTech foi projetado especificamente para resolver ambos os problemas simultaneamente. Ao combinar layouts espaciais com precisão milimétrica com resistência certificada ao fogo de 60 minutos, garantimos que seu equipamento se encaixe perfeitamente, passe perfeitamente nas auditorias de segurança locais e opere de maneira confiável.

Principais destaques

Classificação de resistência ao fogo de 1,60 minutos:Oficialmente testado e certificado sob os padrões GB/T 9978 (reconhecido CNAS / CMA / ILAC-MRA).

2. Layouts espaciais personalizados:Opções pré-projetadas projetadas especificamente para larguras de site limitadas a5,60m (Opção 1)ou6,20m (Opção 2).

3. Isolamento de alta densidade:Construída com painéis de aço colorido de dupla face de 50 mm preenchidos com núcleo de lã de rocha incombustível de 100 kg/m³.

4. Implantação pronta para uso no local:1 engenheiro de campo experiente enviado para suas instalações para12–15 diasde montagem estrutural, integração e comissionamento.

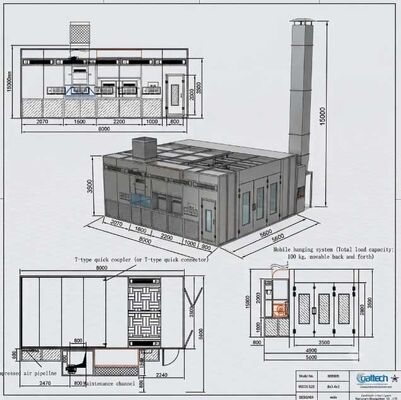

Opções de layout espacial duplo: opção 1 vs. opção 2

Customizado 60 Minutos de incêndio-Classificado de lã de rocha Painel de pintura Booth CoatTech Equipamento Inteligente

Os layouts de equipamentos padrão geralmente falham quando o espaço é estritamente limitado.

CoatTech fornece duas configurações estruturais otimizadas com base nas restrições exatas dos limites da sua planta:

Opção 1: Recomendado para larguras de terreno limitadas a 5,60 m

1. Foco:Máxima eficiência de espaço em corredores operacionais apertados.

2. Projeto:Pegada ultracompacta que integra paredes de painéis e dutos sem comprometer o espaço de trabalho interno ou espaço de segurança.

Item/parâmetro do sistema	Especificações técnicas detalhadas e requisitos de configuração	Observações/Conformidade
1.0 PRINCIPAIS DIMENSÕES E ADAPTAÇÃO DO LOCAL
Tamanho de trabalho interno	8.000 × 3.400 × 3.000 mm (C × L × A)	Câmara da peça
Tamanho total externo	8110 × 5600 × 3500 mm (C × L × A) (Inclui corredor de manutenção de 800 mm)	Adapta-se ao limite do local de 5,6 m
Fundação e Piso	Completamente nivelado com o piso existente do hangar. Estritamente SEM poços, SEM rampas necessárias.	Piso 100% nivelado
Passagem de Manutenção	Inclui corredor de manutenção dedicado de 800 mm para manutenção de ventiladores e dutos.	Layout integrado
ESTRUTURA DE CABINE 2.0 E PAINÉIS AVALIADOS CONTRA INCÊNDIO
Painéis de parede	Painéis sanduíche de lã de rocha de 50 mm de alta resistência; Largura efetiva 1150mm; Chapas de aço dupla face de 0,6 mm na cor branca; Densidade do núcleo: 120 kg/m³; Classificação de incêndio: Classe A1.	Classe A1 com classificação de fogo
Painéis de telhado	Painéis sanduíche de lã de rocha de 50 mm de alta resistência; Largura efetiva 1150mm; Chapas de aço dupla face de 0,6 mm na cor branca; Densidade do núcleo: 120 kg/m³; Classificação de incêndio: Classe A1.	Classe A1 com classificação de fogo
Porta de acesso principal	3000 × 2800 mm (L × A); Porta dobrada em chapa quádrupla com estrutura em tubo quadrado, núcleo de isolamento em PU, janelas de observação em vidro temperado, dobradiças resistentes.	Operação fácil e suave
Porta Pessoal	1 unidade localizada na parte frontal esquerda, Tamanho: 800 × 2000 mm (L × A); Equipado com trava de segurança com alívio automático de pressão e janela de vidro temperado.	Saída de emergência
3.0 SISTEMA DE VENTILAÇÃO E FLUXO DE AR
Capacidade de fluxo de ar	Fluxo de ar total de 30.000 m³/h (alimentação e exaustão balanceadas).	Alta capacidade
Plenos de exaustão laterais	Plenos de exaustão montados na parede lateral (Altura: 1000mm), construídos com tubos quadrados de 50x50mm, revestidos com painéis de lã de rocha e filtro interno de fibra de vidro.	Design lateral-downdraft
Gabinete do Ventilador de Admissão	2 unidades de ventiladores centrífugos de dupla entrada com rotor externo YDW-5.0A; Potência do motor: 5,5 kW por unidade (Total 11 kW); Equipado com amortecedor de ar modulante elétrico Belimo.	Capacidade de 30.000 m³/h
Cálculo da velocidade do ar	Velocidade do ar = Fluxo de ar total / 3.600 / Área da seção transversal = 30.000/3.600 / (8,0 × 3,4) = 0,306 m/s (Velocidade do ar sem carga: 0,35 m/s).	Velocidade de fluxo de ar compatível
Armário de Exaustor	1 unidade de ventilador centrífugo de dupla entrada TAE-560H (acionado por correia); Potência do motor: 11 kW; Fluxo de ar total: 30.000 m³/h; Pressão estática ≥ 700 Pa; Amortecedor manual/elétrico.	Alta pressão estática
4.0 FILTRAGEM E PROTEÇÃO AMBIENTAL
Pré-filtro 1ª Etapa	Algodão pré-filtro de admissão, classificação EN 779 Classe G3.	Pré-filtração de poeira
Filtro de teto de 2º estágio	Filtro pegajoso 3D de baixa eficiência e profundidade total, classificação EN 779 Classe F5.	Captura de partículas finas
Supressor de tinta de 3º estágio	Tapetes protetores de tinta em fibra de vidro: 1ª camada nos plenums de exaustão laterais, 2ª camada na parte inferior do gabinete de exaustão (entrada verde, saída branca, EN 779 Classe G3).	Filtragem de excesso de pulverização
Adsorção de VOC de 4ª etapa	Sistema de filtro de carvão ativado granular para adsorção de solventes orgânicos (benzeno, xileno, VOCs).	Conformidade ambiental
5.0 ILUMINAÇÃO E CONTROLE ELÉTRICO
Iluminação de teto	2 linhas: 10 grupos × 4 tubos = 40 tubos LED T8 de 22W.	IP65 à prova de explosão
Iluminação lateral	2 linhas: 10 grupos × 2 tubos = 20 tubos LED T8 de 8W.	IP65 à prova de explosão
Nível de iluminância	Iluminância ≥ 1000 LUX com caixas de luz dedicadas à prova de explosão.	Alta visibilidade
Gabinete de controle	Gabinete de controle padrão de relé e botão de pressão; Funções: Controle de pulverização, iluminação, alarme de falha, alimentação principal, parada de emergência, manômetro diferencial.	Fiação à prova de explosão
6.0 DUTOS, AR COMPRIMIDO E AUXILIARES
Duto de exaustão	12 seções de dutos de exaustão de 800 × 800 × 1000 mm, 1 cotovelo × 90°, 1 cotovelo × 45°.	Inclui especificação de chaminé de 15m
Linha de ar comprimido	Tubulação de ar comprimido em aço inoxidável DN15; Acopladores rápidos tipo T nos lados esquerdo e direito; Front-end equipado com conjunto de 3 unidades AIRTAC FRL (separador óleo-água + regulador).	AIRTAC FRL Incluído
Potência total	24 kW (ventiladores 22 kW + iluminação ~2 kW).	380V/50Hz/Trifásico
Documentação e serviço	Inclui manual de operação, diagrama de fiação, certificado de conformidade, lista de embalagem	Pacote de suporte completo

Opção 2: Recomendado para larguras de terreno limitadas a 6,20 m

1. Foco:Ergonomia aprimorada do operador e acesso para manutenção.

2. Projeto:Utiliza folga lateral adicional para fornecer corredores de passagem mais amplos, simplificando a manutenção de rotina, a substituição de filtros e o manuseio de materiais.

Item/parâmetro do sistema	Especificações técnicas detalhadas e requisitos de configuração	Observações/Conformidade
1.0 PRINCIPAIS DIMENSÕES E ADAPTAÇÃO DO LOCAL
Tamanho de trabalho interno	8.000 × 4.000 × 3.000 mm (C × L × A)	Largura interna maximizada
Tamanho total externo	8110 × 6200 × 3500 mm (C × L × A) (Inclui corredor de manutenção de 800 mm)	Excede 5,6 m de largura do local
Fundação e Piso	Completamente nivelado com o piso existente do hangar. Estritamente SEM poços, SEM rampas necessárias.	Piso 100% nivelado
Passagem de Manutenção	Inclui corredor de manutenção dedicado de 800 mm para manutenção de ventiladores e dutos.	Layout externo
ESTRUTURA DE CABINE 2.0 E PAINÉIS AVALIADOS CONTRA INCÊNDIO
Painéis de parede	Painéis sanduíche de lã de rocha de 50 mm de alta resistência; Largura efetiva 1150mm; Chapas de aço dupla face de 0,6 mm na cor branca; Densidade do núcleo: 120 kg/m³; Classificação de incêndio: Classe A1.	Classe A1 com classificação de fogo
Painéis de telhado	Painéis sanduíche de lã de rocha de 50 mm de alta resistência; Largura efetiva 1150mm; Chapas de aço dupla face de 0,6 mm na cor branca; Densidade do núcleo: 120 kg/m³; Classificação de incêndio: Classe A1.	Classe A1 com classificação de fogo
Porta de acesso principal	3000 × 2900 mm (L × A); Porta dobrada em chapa quádrupla com estrutura em tubo quadrado, núcleo de isolamento em PU, janelas de observação em vidro temperado, dobradiças resistentes.	Porta com maior folga
Porta Pessoal	1 unidade localizada na parte frontal esquerda, Tamanho: 800 × 2000 mm (L × A); Equipado com trava de segurança com alívio automático de pressão e janela de vidro temperado.	Saída de emergência
3.0 SISTEMA DE VENTILAÇÃO E FLUXO DE AR
Capacidade de fluxo de ar	Fluxo de ar total de 30.000 m³/h (alimentação e exaustão balanceadas).	Alta capacidade
Plenos de exaustão laterais	Plenos de exaustão montados na parede lateral (Altura: 1000mm), construídos com tubos quadrados de 50x50mm, revestidos com painéis de lã de rocha e filtro interno de fibra de vidro.	Design lateral-downdraft
Gabinete do Ventilador de Admissão	2 unidades de ventiladores centrífugos de dupla entrada com rotor externo YDW-5.0A; Potência do motor: 5,5 kW por unidade (Total 11 kW); Equipado com amortecedor de ar modulante elétrico Belimo.	Capacidade de 30.000 m³/h
Cálculo da velocidade do ar	Velocidade do ar = Fluxo de ar total / 3.600 / Área da seção transversal = 30.000/3.600 / (8,0 × 4,0) = 0,260 m/s (cálculo da velocidade nominal: 0,347 m/s).	Velocidade de fluxo de ar compatível
Armário de Exaustor	1 unidade de ventilador centrífugo de dupla entrada TAE-560H (acionado por correia); Potência do motor: 11 kW; Fluxo de ar total: 30.000 m³/h; Pressão estática ≥ 700 Pa; Amortecedor manual/elétrico.	Alta pressão estática
4.0 FILTRAGEM E PROTEÇÃO AMBIENTAL
Pré-filtro 1ª Etapa	Algodão pré-filtro de admissão, classificação EN 779 Classe G3.	Pré-filtração de poeira
Filtro de teto de 2º estágio	Filtro pegajoso 3D de baixa eficiência e profundidade total, classificação EN 779 Classe F5.	Captura de partículas finas
Supressor de tinta de 3º estágio	Tapetes protetores de tinta em fibra de vidro: 1ª camada nos plenums de exaustão laterais, 2ª camada na parte inferior do gabinete de exaustão (entrada verde, saída branca, EN 779 Classe G3).	Filtragem de excesso de pulverização
Adsorção de VOC de 4ª etapa	Sistema de filtro de carvão ativado granular para adsorção de solventes orgânicos (benzeno, xileno, VOCs).	Conformidade ambiental
5.0 ILUMINAÇÃO E CONTROLE ELÉTRICO
Iluminação de teto	2 linhas: 10 grupos × 4 tubos = 40 tubos LED T8 de 22W.	IP65 à prova de explosão
Iluminação lateral	2 linhas: 10 grupos × 4 tubos = 40 tubos LED T8 de 8W.	IP65 à prova de explosão (aumentado)
Nível de iluminância	Iluminância ≥ 1000 LUX com caixas de luz dedicadas à prova de explosão.	Alta visibilidade
Gabinete de controle	Gabinete de controle padrão de relé e botão de pressão; Funções: Controle de pulverização, iluminação, alarme de falha, alimentação principal, parada de emergência, manômetro diferencial.	Fiação à prova de explosão
6.0 DUTOS, AR COMPRIMIDO E AUXILIARES
Duto de exaustão	12 seções de dutos de exaustão de 800 × 800 × 1000 mm, 1 cotovelo × 90°, 1 cotovelo × 45°.	Inclui especificação de chaminé de 15m
Linha de ar comprimido	Tubulação de ar comprimido em aço inoxidável DN15; Acopladores rápidos tipo T nos lados esquerdo e direito; Front-end equipado com conjunto de 3 unidades AIRTAC FRL (separador óleo-água + regulador).	AIRTAC FRL Incluído
Potência total	24 kW (ventiladores 22 kW + iluminação ~2 kW).	380V/50Hz/Trifásico
Documentação e serviço	Inclui manual de operação, diagrama de fiação, certificado de conformidade, lista de embalagem	Pacote de suporte completo

Customizado 60 Minutos de incêndio-Classificado de lã de rocha Painel de pintura Booth CoatTech Equipamento Inteligente

Segurança contra incêndio certificada e garantia de qualidade

A segurança e a conformidade regulatória não são negociáveis. Os sistemas de painéis CoatTech passam por rigorosos testes de forno por centros de testes nacionais credenciados (SCFRI/NFTC).

1. Integridade e isolamento testados:Estabilidade estrutural mantida e contenção térmica por mais de60 minutossob intensa exposição ao fogo.

2.Reconhecimento Internacional:Nossos relatórios de inspeção em inglês apresentamCNAS,CMA, eILAC-MRAmarcas de acreditação, tornando-as diretamente aceitáveis para autorizações de bombeiros locais em toda a Europa, Oriente Médio, Américas e Ásia-Pacífico.

Serviços de campo prontos para uso: do chão de fábrica à operação total

Não enviamos apenas hardware – garantimos prontidão operacional. Cada pacote de sistema inclui arquivos técnicos abrangentes e assistência dedicada no local:

1. Dossiê de Engenharia Completo:Acesso imediato a desenhos 3D detalhados, esquemas elétricos, detalhamento de preços e relatórios oficiais de inspeção.

2. Suporte de instalação no local:Nós despachamos1 engenheiro de campo sêniorpara o seu site para12–15 dias.

3.Comissionamento e treinamento do sistema:Nosso técnico realiza verificações completas de alinhamento, testes de fluxo de ar/aquecimento, verificações de segurança e treinamento prático para sua equipe operacional local.

Perguntas frequentes (FAQ)

P: Um painel sanduíche de lã de rocha de 50 mm é suficiente para resistência ao fogo por 1 hora?
R: Sim. O painel de parede de 50 mm da CoatTech utiliza lã de rocha de alta densidade (100 kg/m³) unida com adesivo de alta temperatura e vedação de costura de fibra de silicato. Foi oficialmente certificado sob os padrões GB/T 9978 para manter a integridade estrutural e o isolamento térmico por 60 minutos completos.

P: Como escolho entre a Opção 1 (5,60m) e a Opção 2 (6,20m)?

R: Se a largura livre disponível do local for estritamente limitada a 5,60 metros ou menos, selecione a Opção 1. Se a sua instalação permitir até 6,20 metros de largura, selecione a Opção 2 para aproveitar as vantagens de faixas de manutenção e acesso do operador mais amplas.

P: O que está incluído no serviço de instalação no local de 12 a 15 dias?

R: A CoatTech fornece 1 técnico dedicado no local para orientar a montagem do painel estrutural, verificação de vedação, alinhamento de duto/componente, inicialização inicial do sistema, testes operacionais e treinamento de segurança para seu pessoal de manutenção.

Pronto para otimizar suas instalações?

Obtenha as especificações exatas, desenhos 3D e relatórios de testes certificados para sua revisão de engenharia.

Engenharia Especializada | Cabine de pintura e pintura industrial sob medida
