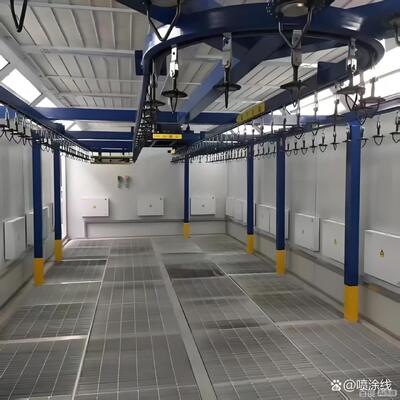

Cabine de Pintura de Alta Temperatura a Gás Natural para Cura de Tinta para Reparo e Repintura de Carros
Vantagens:
Gerenciamento e Ventilação Precisos do Fluxo de Ar
Sistema de Troca de Ar Balanceado: A cabine incorpora duas unidades independentes de fornecimento de ar (total de 40.000 m³/h) e duas unidades de exaustão (total de 4.000 m³/h), alcançando um ambiente controlado com pressão ligeiramente positiva, ideal para aplicação de tinta e extração de overspray.
Configuração Versátil de Dutos: Cada unidade de tratamento de ar é suportada por um sistema de tubulação dedicado, composto por dutos retos (1000×1000×1000mm), cotovelos de 90° e 45°, permitindo roteamento flexível para acomodar layouts de instalações variados e requisitos de fluxo de ar.
Controle Inteligente do Fluxo de Ar: Ambos os sistemas de fornecimento e exaustão são equipados com amortecedores pneumáticos ou manuais, permitindo o ajuste em tempo real da velocidade e volume do ar para atender a diferentes modos de pulverização, cozimento ou secagem.
Especificações Técnicas
Esta cabine de pintura em larga escala e totalmente equipada é projetada para aplicações industriais profissionais de pintura, cozimento e acabamento de alto volume. Sua construção robusta e sistemas avançados garantem um ambiente controlado, seguro e eficiente.
1. Design Estrutural e Dimensões
Área de Trabalho Espaçosa: Oferece um espaço de trabalho interno substancial medindo 15.000 mm (C) × 5.000 mm (L) × 5.000 mm (A).
Construção Robusta: Construída com uma parede de painel sanduíche EPS de 70 mm de espessura e um painel de teto EPS de 50 mm de espessura (com opções de lã de rocha ou PU disponíveis), acabada com aço de cor branca de 0,426 mm e bordas de aço seladas.
Acessibilidade: Apresenta uma grande porta de acesso principal de 4 folhas (4.000 x 4.600 mm) e duas portas de trabalho padrão (800 x 2.000 mm) com janelas de observação e travas de pressão.
2. Sistema Avançado de Fluxo de Ar e Ventilação
Manuseio de Ar de Alta Capacidade: Equipado com duas Unidades de Ar de Reposição independentes e duas Unidades de Ar de Exaustão para controle ambiental preciso.
Fornecimento de Ar: Fluxo total de 40.000 m³/h através de ventiladores centrífugos de rotor externo (motores 2x 7,5KW por unidade).
Exaustão de Ar: Fluxo total de 4.000 m³/h através de ventiladores centrífugos acionados por correia (motores 2x 11KW).
Dutos Versáteis: O sistema inclui múltiplos dutos retos de 1000x1000mm, cotovelos de 90° e 45°, permitindo um layout de tubulação flexível e eficiente para gerenciamento ideal do fluxo de ar.
3. Filtração Abrangente e Controle Ambiental
Filtração Multi-Estágio: Um sistema de filtração de quatro estágios garante ar de entrada limpo e exaustão segura:
Filtro Primário (G3)
Filtro de Sub-Alta Eficiência (F5)
Filtro de Retenção de Tinta (G3)
Filtro de Carvão Ativado para adsorver VOCs (benzeno, xileno).
Sistema de Aquecimento Potente: Dois sistemas independentes, cada um com um queimador a diesel Riello RG5S (saída máxima de 260.000 KW) e um trocador de calor de aço inoxidável. Capaz de elevar a temperatura da cabine de 0°C a 20°C para pulverização e a 60°C para cozimento em 10-15 minutos. (Opções a gás natural/elétrico/IR disponíveis).
Ambiente de Trabalho Ideal e Segurança
Iluminação Excelente: Fornece iluminação ≥1000 Lux através de uma combinação de 80 lâmpadas LED à prova de explosão de 18W montadas no teto e 88 no nível da cintura.
Sistema de Controle Integrado: Um painel de controle eletrônico centralizado gerencia todas as funções: pulverização, aquecimento, cozimento, temporizadores de secagem, iluminação e parada de emergência. Inclui controladores de temperatura, medidores (amperímetro, voltímetro, pressão) e sistemas de alarme para supervisão operacional completa.
Opções de Piso e Ventilação: Apresenta um piso gradeado com grades de ferro chato e aço torcido (24 peças) e oferece configuração opcional de exaustão na parede lateral.
|
Interior
dimensão
|
15000 × 5000 × 5000 mm (C × L × A) |
|
exterior
dimensão
|
15130 × 6890 × 5600 mm (C×L×A) |
| Porão |
Existem 2 fileiras de grades de piso de ferro chato de 30x4 + aço torcido ⌀8 (24 peças) em ambos os lados do chão (exaustão opcional na parede lateral) |
| porta da frente |
Tamanho da porta: 4000 × 4600mm (L×A), porta de dobra de chapa metálica, 4 folhas de porta, janela de vidro temperado quadrado, enchimento: EPS. (O enchimento pode ser ajustado e o portão pode ser equipado com uma persiana elétrica) |
| porta de trabalho |
2 conjuntos, tamanho da porta de trabalho: 800×2000mm (L×A), equipado com
trava de pressão e janela de observação de vidro
|
| painel de parede |
Painel de parede EPS, largura efetiva 1150mm, espessura total 70mm,
espessura da chapa de aço colorida: 0,426mm, branco, bordas de aço seladas em ambos os lados; (Lã de rocha, PU opcional)
|
| telhado |
Painel de parede EPS, largura efetiva 1150mm, espessura total 50mm,
espessura da chapa de aço colorida: 0,426mm, branco, bordas de aço seladas em ambos os lados; (Lã de rocha, PU opcional)
|
| iluminação |
Iluminação superior: 20 grupos × 4 peças = 80 peças de lâmpadas de 18W
Iluminação da cintura: 22 grupos × 4 peças = 88 peças de tubos de lâmpada de 18W, LED
tubos de lâmpada, caixa de luz à prova de explosão
Iluminação ≥1000Lux
|
|
Unidade de Ar
instalação
|
Entrada de ar pela lateral, exaustão pela traseira, tubo quadrado
moldura de soldagem + cantoneira de alumínio, tinta branca, máscara de placa de lã de rocha de 20mm de espessura feita à máquina de alta resistência
|
|
Reposição
Unidade de ar
(2 grupos)
|
Cada grupo é equipado com 2 ventiladores centrífugos de rotor externo de dupla entrada, potência do motor único: 7,5KW; fluxo total: 40000m3 /h, velocidade do vento sem carga: 0,25m/s; amortecedor de ajuste pneumático de fornecimento de ar, amortecedor pneumático de partida do ciclo. |
|
Exausto
Unidade de ar
(2 grupos)
|
Cada grupo é equipado com 1 ventilador centrífugo de dupla entrada, acionamento por polia, potência do motor único: 11KW; fluxo total: 4000m3 /h, velocidade do vento sem carga: 0,25m/s; amortecedor de ajuste manual de exaustão. |
|
Aquecimento
Sistema
(2 conjuntos)
|
Cada grupo é equipado com um queimador Riello RG5S Diesel com um
potência calorífica máxima de 26.000KW; equipado com uma fornalha de troca de calor de aço inoxidável 304; aumento da temperatura da pintura: 20°C (de 0°C a 20°C no estado de pulverização); pintura de cozimento: 10-15 minutos (de 20° a 60ºС) condição da pintura. (Aquecimento a gás natural, aquecimento elétrico
aquecimento por tubo e aquecimento por lâmpada de infravermelho podem ser selecionados)
|
|
sistema de filtragem
potência total
|
2 filtração de sub-alta eficiência: viscose tridimensional de profundidade total; Nível EN799: F5,
3 Filtração de manta de algodão resistente à tinta de fibra de vidro: Nível EN 779: G3;
4. Filtração de partículas de carvão ativado: adsorve benzeno e xileno no gás de exaustão
Sistema de controle eletrônico
|
| Pintura por pulverização, pintura por pulverização com aquecimento, pintura de cozimento, configuração do tempo de secagem, interruptor de iluminação, luz indicadora de falha, controlador de temperatura, interruptor de alimentação, interruptor de parada de emergência, temporizador, limitador de temperatura, amperímetro, voltímetro, manômetro, alarme de pressão |
Sistema de tubulação |
|
Cada grupo de fornecimento e exaustão de ar é equipado com 4 seções de dutos de ar retos de 10 00 x 10 00 x 1000mm, 1 seção de cotovelo de 90° de 10 00 x 10 00mm e 1 seção de cotovelo de 45° de 10 00 x 10 00mm;
potência total
|
56KW |
| A cabine de pintura automotiva de grande porte foi projetada para atender às diversas necessidades com especificações técnicas de ponta |
e recursos adaptáveis. As dimensões internas são 6900 × 3900 × 2650 mm (C × L × A), (PODEM SER PERSONALIZADAS) |
enquanto o exterior mede 7000 × 5350 × 3400 mm (C × L × A). (PODEM SER PERSONALIZADAS) O porão resistente
apresenta um engradado de dobra de chapa galvanizada, suportado por tubos quadrados e uma grade de piso, garantindo uma capacidade geral de carga
de 2,4T, ajustável conforme necessário.
A porta frontal principal, 3000 × 2600mm (L×A), possui três folhas com janelas de vidro temperado quadrado e enchimento de EPS.
Uma porta de trabalho adicional, com dimensões de 800×2000mm (L×A), inclui uma trava de pressão e janela de observação.
Os painéis de parede EPS e o teto de chapa galvanizada da cabine proporcionam isolamento robusto, com materiais opcionais disponíveis.
O sistema de iluminação fornece mais de 1000Lux com 32 lâmpadas LED superiores e 16 na cintura. A unidade de ar gerencia com eficiência
a entrada e exaustão, auxiliada por um queimador Riello RG5S para aquecimento ideal. O sistema de filtração abrangente garante
um ambiente de trabalho limpo, enquanto o sistema de controle eletrônico oferece controle operacional preciso. A potência total
necessária é de 17kW.(PODEM SER PERSONALIZADAS)
