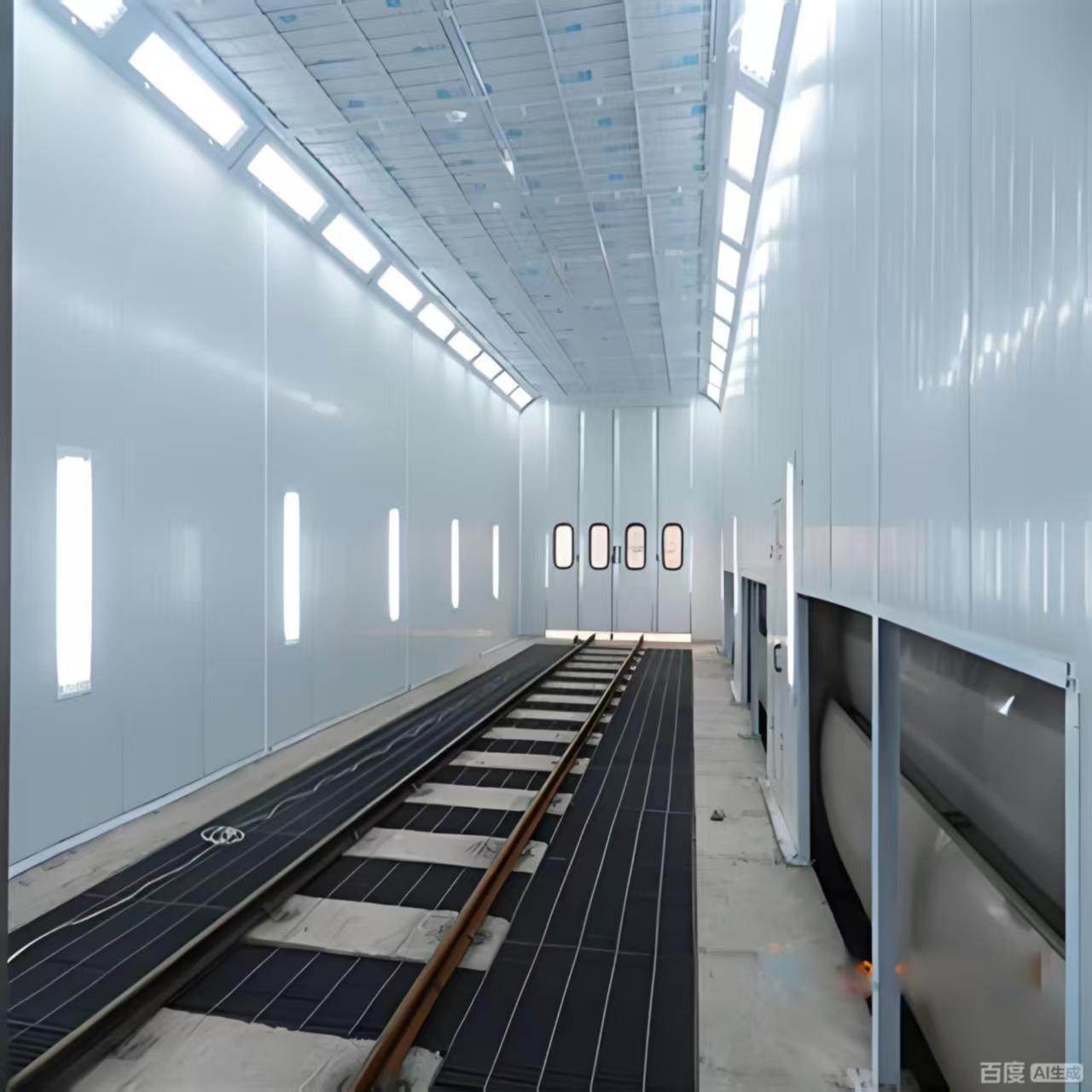

Estilo de rolamento elétrico Quarto de pulverização de tamanho grande Quarto de pulverização automático personalizável
Vantagens:
Alto desempenho: concebido para aquecimento rápido e uniforme e fluxo de ar poderoso e equilibrado.
Qualidade de acabamento superior: Excelente iluminação e ar ultralimpo e filtrado garantem resultados de acabamento de alto nível.
Segurança operacional: Construído com iluminação à prova de explosão, um sistema de filtragem abrangente e monitoramento eletrônico completo.
Durabilidade e flexibilidade: Construído com materiais robustos e oferece personalização no tipo de aquecimento, isolamento e configuração de escape.
Eficiência: Controles automatizados e sistemas de alta capacidade minimizam o tempo de processo e o desperdício de energia.
O sistema de abastecimento de ar e de escape da cabina de pulverização inclui quatro secções de 1000 x 1000 x 1000 mm
condutas de ar retas, uma secção de 1000 x 1000 mm com um ângulo de 90° e uma secção de 1000 x 1000 mm com um ângulo de 45°.
Este versátil sistema de tubulações garante uma gestão eficiente e flexível do fluxo de ar, adaptando-se às várias necessidades operacionais.
O projeto robusto suporta uma ventilação e um escape eficazes, mantendo um ambiente limpo e controlado dentro da cabine de pulverização.
|
Dentro.
dimensão
|
15000 × 5000 × 5000 mm (L × P × H) |
|
Exterior
dimensão
|
15130 × 6890 × 5600 mm (L×W×H) |
| Porão. |
Existem 2 fileiras de 30x4 de ferro plano + ¥8 grades de piso de aço torcido (24 peças) em ambos os lados do chão (excesso de parede lateral opcional) |
| porta da frente |
Tamanho da porta: 4000 × 4600 mm (W × H), porta de dobra de chapa metálica, 4 folhas de porta, janela de vidro temperado quadrada, preenchimento: EPS.e o portão pode ser equipado com uma persiana elétrica) |
| porta de trabalho |
2 conjuntos, porte de trabalho: 800 × 2000 mm (W × H), equipado com
Bloqueio de pressão e janela de observação de vidro
|
| painel de parede |
Painel de parede de EPS, largura efetiva de 1150 mm, espessura total de 70 mm,
espessura da chapa de aço de cor: 0,426 mm, branca, bordas de aço seladas em ambos os lados; (roupa de rocha, PU opcional)
|
| telhado |
Painel de parede de EPS, largura efetiva 1150 mm, espessura total 50 mm,
espessura da chapa de aço de cor: 0,426 mm, branca, bordas de aço seladas em ambos os lados; (roupa de rocha, PU opcional)
|
| Iluminação |
Iluminação superior: 20 grupos × 4 peças = 80 peças de lâmpadas de 18 W
Iluminação da cintura: 22 grupos × 4 peças = 88 peças de tubos de lâmpada de 18 W, LED
Tubos de lâmpada, caixa de luz à prova de explosão
Iluminação ≥ 1000Lux
|
|
Unidade aérea
instalação
|
Entrada de ar do lado, escape por trás, tubo quadrado
Soldadura + moldura de alumínio, tinta branca, máscara de alta resistência feita a máquina de 20 mm de espessura de lã de rocha
|
|
Maquiagem
Unidade de ar
(2 grupos)
|
Cada grupo é equipado com 2 ventiladores centrífugos de entrada dupla com rotor externo, potência de motor único: 7,5 kW; caudal total: 40000 m3 / h, velocidade do vento sem carga: 0,25 m / s; amortecedor de regulação pneumática de abastecimento de ar,Ciclo de arranque do amortecedor pneumático . |
|
Esgotado.
Unidade de ar
(2 grupos)
|
Cada grupo é equipado com 1 ventilador centrífugo de entrada dupla, tração de poleia, potência de motor único: 11KW; caudal total: 4000m3 / h, velocidade do vento sem carga: 0,25m/s; amortecedor de ajuste manual do escape. |
|
Aquecimento
Sistema
(2 conjuntos)
|
Cada grupo está equipado com um queimador Riello RG5S Diesel com
Potência térmica máxima de 26 000 kW; equipado com um forno de troca de calor de aço inoxidável 304; pintura de aumento de temperatura: 20°C (de 0°C a 20°C no estado de pulverização); tinta de cozimento:10 a 15 minutos (de 20° a 60oC) condição da pintura. (aquecimento a gás natural, aquecimento eléctrico
aquecimento por tubo e aquecimento por lâmpada de cozimento infravermelho podem ser selecionados)
|
|
filtragem
sistema
|
1Algodão de filtro primário de abastecimento de ar: nível EN 779: G3
2 filtragem de eficiência inferior a elevada: viscose tridimensional de profundidade total; nível EN799: F5,
3 Filtração de cobertores de algodão resistentes à pintura por fibra de vidro: EN 779 Nível: G3;
4Filtração de partículas de carbono activado: adsorve o benzeno e o xileno nos gases de escape
|
| Sistema de controlo eletrónico |
pintura a vapor, pintura a vapor de aquecimento, pintura de cozimento, ajuste do tempo de secagem, interruptor de iluminação, luz indicadora de falha, controlador de temperatura, interruptor de alimentação, interruptor de parada de emergência, temporizador,Limitador de temperatura., amperímetro, voltímetro, manômetro de pressão, alarme de pressão |
|
Gasoduto
sistema
|
Cada grupo de abastecimento de ar e de escape é equipado com 4 secções de 10 00 x 10 00 x 1000 mm de condutas de ar retas, 1 secção de 10 00 x 10 00 mm de cotovelo de 90° e 1 secção de 10 00 x 10 00 mm de cotovelo de 45°; |
| potência total |
56KW. |
A cabine de pulverização de automóveis de grande porte foi projetada para atender a diversas necessidades com especificações técnicas de primeira linha
As dimensões interiores são de 6900 × 3900 × 2650 mm (L × W × H),
enquanto o exterior mede 7000 × 5350 × 3400 mm (L × W × H). (Pode ser personalizado)O porão resistente
Dispõe de revestimento galvanizado de folha de curvatura, suportado por tubos quadrados e uma grade de piso, garantindo uma carga total
capacidade de 2,4 T, ajustável conforme necessário.
A porta principal da frente, 3000 × 2600 mm (W × H), tem três folhas com janelas de vidro temperado quadrado e preenchimento EPS.
Uma porta de trabalho adicional, de tamanho 800 × 2000 mm (W × H), inclui uma fechadura sob pressão e uma janela de observação.
Os painéis de parede de EPS e o telhado de chapa galvanizada fornecem um isolamento robusto, com materiais opcionais disponíveis.
O sistema de iluminação fornece mais de 1000Lux com 32 lâmpadas de LED superior e 16 de cintura.
O sistema de filtragem abrangente assegura que os gases de escape e de admissão sejam armazenados em uma central de aquecimento Riello RG5S, com o objectivo de garantir um aquecimento ideal.
O sistema de controlo eletrónico permite um controlo operacional preciso.
O requisito é de 17kW.
