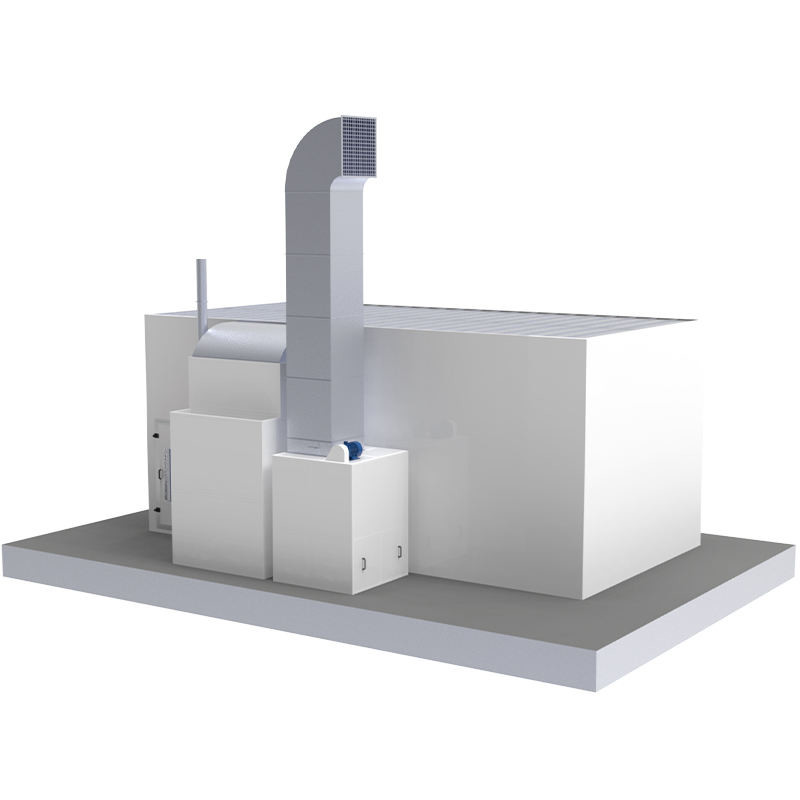

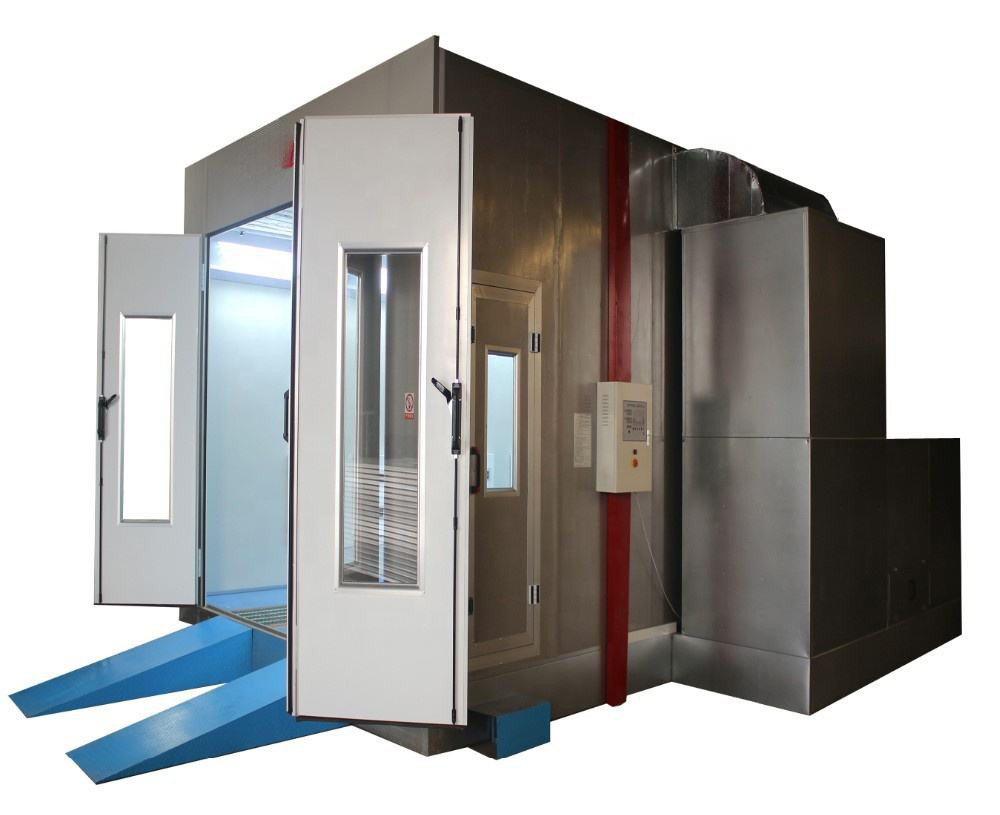

Soldadura de tubos quadrados e estrutura de alumínio para instalação da unidade de ar na cabine de pulverização
A instalação da unidade de ar da cabina de pulverização inclui entrada de ar por lados e escape por trás, utilizando
Soldadura de tubos quadrados e uma moldura de alumínio com tinta branca e alta resistência, fabricada a máquina de 20 mm
Mascaras de papel de lã de rocha espessa.
A instalação da unidade de ar robusta suporta a operação ideal
da cabine de pulverização, melhorando a qualidade geral da pintura.
1Estrutura e dimensões da cabine
| Especificações |
Detalhes |
| Área de trabalho interna |
15,100 (L) × 6.000 (W) × 6.000 (H) mm |
| Impressão externa |
15,230 (L) × 6,990 (W) × 6,600 (H) mm |
| Construção de muros |
Painel Sandwich EPS de 70 mm (branco); aço de 0,426 mm de casca dupla; montagem de língua e sulco. |
| Construção de telhados |
Painel EPS de 50 mm; pele de aço galvanizado. |
| Pavimento / Base |
Configuração de duas fileiras; Barra plana de carga pesada 30x4 + grelha de aço torcida de 8 mm; extração no nível do solo. |
2. Sistemas de acesso e entrada
| Tipo de entrada |
Configuração |
| A entrada principal |
Portas de chapa de metal de 4 dobras (4.000 W × 4.600 H mm); mirantes de vidro temperado; núcleo de EPS.(Opcional: persiana elétrica) |
| Porta do pessoal |
2 unidades (800 W × 2000 H mm); equipadas com fechaduras de pressão de segurança e vidro de observação. |
3Configuração da ventilação e do fluxo de ar
| Sistema |
Motor e desempenho |
| Reunião de admissão |
Fãs:4x Centrífuga de entrada dupla (rotor externo)
Potência:2 grupos (4 ventiladores no total); 7,5 kW por motor
Volume de ar:40,000 m3/h
Controle de fluxo:Amortecedor pneumático
|
| Reunião de extracção |
Fãs:2x Centrífugo de correia
Potência:11 kW por motor
Volume de ar:4,000 m3/h (nominal)
Controle de fluxo:Ampolgadora manual
|
| Kit de tubulação |
Inclui os ductos retos (4x), 90° Cotovelo (1x), 45° Cotovelo (1x) por grupo. |
4. Aquecimento e processamento térmico
| Componente |
Especificações |
| Unidade de queima |
2x Riello RG5S (Diesel) |
| Trocador de calor |
Aço inoxidável SUS304 de alta eficiência |
| Capacidade térmica |
Máxima potência: 26 000 kW |
| Desempenho |
Pulverização:Aumento da temperatura de 20°C
Cozinhar:60°C alvo (10 ̊15 min de aceleração)
|
5. Hierarquia de filtragem
| Estágio |
Filtros |
Padrão |
| Admissão (pré-filtro) |
Algodão primário de bolso |
EN 779 / G3 |
| Taxa máxima (Fine) |
Medios de viscose de alta eficiência de profundidade total |
EN 779 / F5 |
| Piso (arrestador) |
Fibra de vidro de pintura-Stop Mat |
EN 779 / G3 |
| Gás de escape (químico) |
Granulados de carbono ativado |
Eliminação de COV/odor |
6. Elétrica e Iluminação
| Características |
Detalhes |
| Carga de potência total |
56 kW |
| Lâmpadas de teto |
20 Instalações (4 tubos cada) = 80 tubos |
| Luzes de parede laterais |
22 Instalações (4 tubos cada) = 88 tubos |
| Intensidade da luz |
≥ 1000 Lux |
| Painel de controlo |
Funções: Interruptor de modo (spray/cozimento), controlo da temperatura, temporizador, paragem de emergência, alarme de pressão, indicador de avaria. |

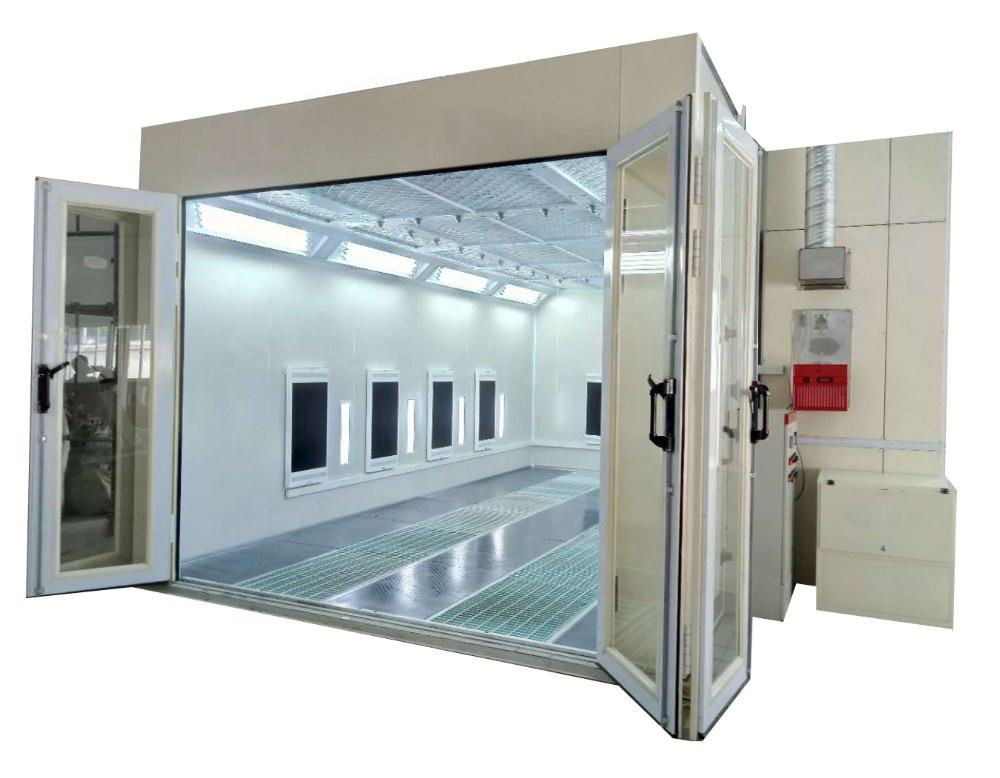

A cabine de pulverização de automóveis de grande porte foi projetada para atender a diversas necessidades com especificações técnicas de primeira linha
As dimensões interiores são de 6900 × 3900 × 2650 mm (L × W × H),
enquanto o exterior mede 7000 × 5350 × 3400 mm (L × W × H). (Pode ser personalizado)O porão resistente
Dispõe de revestimento galvanizado de folhas de curvatura, suportado por tubos quadrados e uma grade de piso, garantindo uma carga total
capacidade de 2,4 T, ajustável conforme necessário.

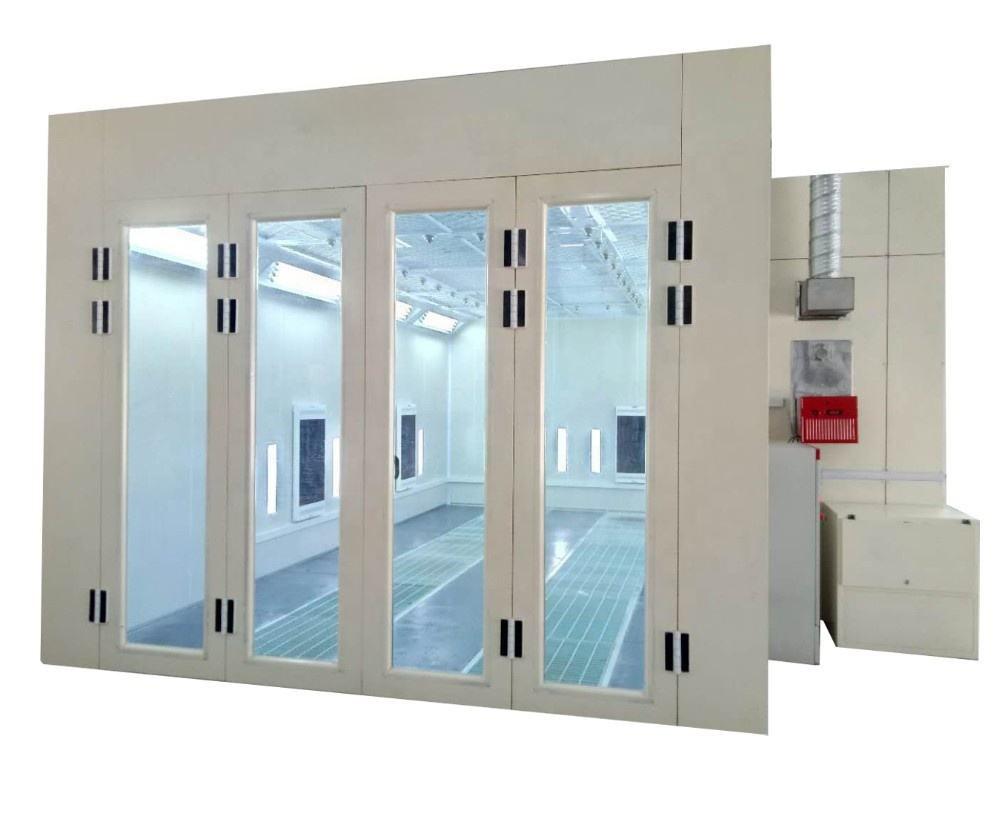

A porta principal da frente, 3000 × 2600 mm (W × H), tem três folhas com janelas de vidro temperado quadrado e preenchimento EPS.
Uma porta de trabalho adicional, de tamanho 800 × 2000 mm (W × H), inclui uma fechadura sob pressão e uma janela de observação.
Os painéis de parede de EPS e o telhado de chapa galvanizada fornecem um isolamento robusto, com materiais opcionais disponíveis.
O sistema de iluminação fornece mais de 1000Lux com 32 lâmpadas de LED superior e 16 de cintura.
O sistema de filtragem abrangente assegura que os gases de escape e de admissão sejam armazenados de forma segura, com o auxílio de um queimador Riello RG5S para um aquecimento óptimo.
O sistema de controlo eletrónico permite um controlo operacional preciso.
O requisito é de 17kW.
