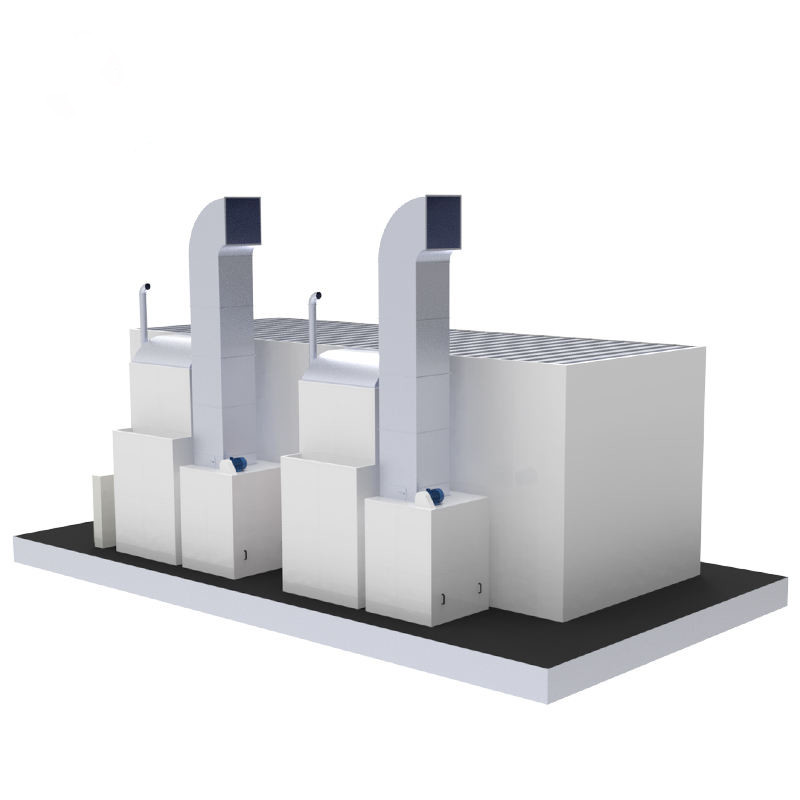

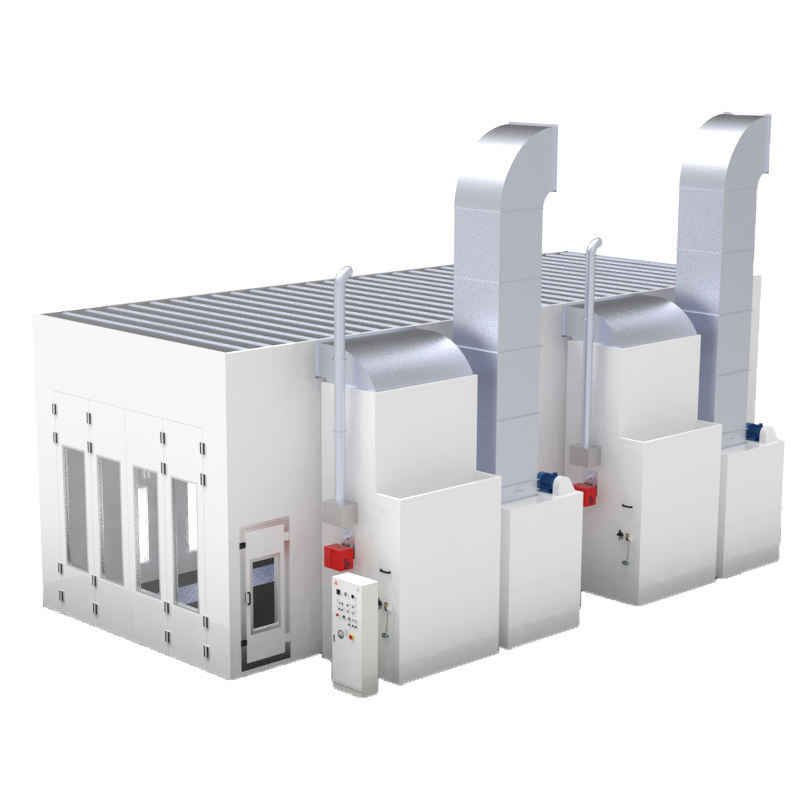

Cabine de pulverização industrial com portas dianteiras e de trabalho para pintura de precisão
A parede e os painéis do telhado da cabine de pulverização são feitos de EPS com uma espessura de chapa de aço colorida de 0,426 mm,
Os painéis de parede são de 70 mm de espessura, enquanto os painéis de telhado
Os dois tipos de painéis são selados com bordas de aço para maior durabilidade.
A lã de rocha e a PU estão disponíveis para maior isolamento térmico e resistência ao fogo.
| Categoria de componentes |
Configuração e parâmetros técnicos |
| Espaço de trabalho interior |
15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H) |
| Impressão externa |
15,130 mm (L) × 6,890 mm (W) × 5,600 mm (H) |
| Fundação e piso |
Layout:Configuração de grade de duas fileiras.
Materiais:Barra plana de 30x4 mm combinada com aço torcido de 8 mm.
Quantidade:24 secções individuais da grade.
Percurso de extracção:Nível do solo (projeto de parede lateral opcional).
|
| Entrada principal |
Abertura:4,000 mm (W) × 4,600 mm (H).
Design:Estrutura de chapa de metal dobrável de 4 folhas.
Vidros:Vidro de segurança temperado.
Núcleo:Isolamento EPS.
Opções:Obturador elétrico disponível.
|
| Acesso ao serviço |
Quantidade:Duas unidades.
Tamanho:800 mm × 2000 mm.
Segurança:Equipado com fechaduras de alívio de pressão e mirantes.
|
| Revestimento de cabine (paredes) |
Tipo:Composto de EPS.
Especificações:70 mm de espessura (largura efetiva 1150 mm).
Acaba:0.426mm White Steel Skin.
Margem:Lamas de aço duplamente seladas.
Opções alternativas:Rocha de lã ou poliuretano (PU).
|
| Estrutura do teto |
Tipo:Composto de EPS.
Especificações:50 mm de espessura (largura efetiva 1150 mm).
Acaba:0.426mm White Steel Skin.
|
| Sistema de iluminação |
Array de teto:20 conjuntos (4 tubos/conjunto) = 80 unidades (18W).
Arquivo lateral:22 conjuntos (4 tubos/conjunto) = 88 unidades (18W).
Tipo:LED, caixa à prova de explosão.
Intensidade:≥ 1000 Lux.
|
| Ventilação de admissão |
Grupos:Duas unidades.
Especificações do ventilador:4x Centrífuga de entrada dupla (rotor externo).
Motor:7.5 KW por ventilador.
Capacidade:40,000 m3/h.
Velocidade0.25 m/s (sem carga).
Amplificadores:Ajuste pneumático.
|
| Ventilação de escape |
Grupos:Duas unidades.
Especificações do ventilador:2x Centrífuga de entrada dupla (condução por correia/bolinha).
Motor:11 kW por ventilador.
Capacidade:4,000 m3/h (nominal por especificação).
Amplificadores:Ajuste manual.
|
| Construção de habitações |
Estrutura:Tubos quadrados soldados e molduras de alumínio.
Acaba:Revestimento branco.
Isolamento:Máscara de lã de rocha de 20 mm.
|
| Sistema térmico |
- Queimador:2x Riello RG5S (diesel).
Trocador de calor:SUS304 aço inoxidável.
Output:Max. 26,000 kW (Capacidade térmica).
Modo de pulverização:Aumento de +20°C (Ambiente para alvo).
Modo de cozimento:Alvo 60°C (tempo de aceleração de 10 ̊15 min).
|
| Estágios de filtração |
Fase 1 (entrada):Algodão primário de bolso de grau G3 (EN 779).
Fase 2 (Teto máximo):F5 Medios de viscose de profundidade total (EN 779).
Fase 3 (Piso):Arrestador de neblina de fibra de vidro (G3).
Fase 4 (saída):Carvão ativado (adsorção de COV/benzeno).
|
| Interface de controlo |
Funções:Selector de modo (spray/baking), controlador de temperatura, temporizador de ciclo.
Segurança:Paragem de emergência, indicador de falha, alarme de pressão, limite de temperatura.
Medidores:Voltímetro, Ampímetro, Pressímetro.
|
| Kit de tubulação |
Direitos:4 secções (1000 mm3) por grupo.
Flexões:1x 90° Cotovelo, 1x 45° Cotovelo por grupo.
|
| Carga elétrica total |
56 kW |
A cabine de pulverização de automóveis de grande porte foi projetada para atender a diversas necessidades com especificações técnicas de primeira linha
As dimensões interiores são de 6900 × 3900 × 2650 mm (L × W × H),
enquanto o exterior mede 7000 × 5350 × 3400 mm (L × W × H). (Pode ser personalizado)O porão resistente
Dispõe de revestimento galvanizado de folhas de curvatura, suportado por tubos quadrados e uma grade de piso, garantindo uma carga total
capacidade de 2,4 T, ajustável conforme necessário.
A porta principal da frente, 3000 × 2600 mm (W × H), tem três folhas com janelas de vidro temperado quadrado e preenchimento EPS.
Uma porta de trabalho adicional, de tamanho 800 × 2000 mm (W × H), inclui uma fechadura sob pressão e uma janela de observação.
Os painéis de parede de EPS e o telhado de chapa galvanizada fornecem um isolamento robusto, com materiais opcionais disponíveis.
O sistema de iluminação fornece mais de 1000Lux com 32 lâmpadas de LED superior e 16 de cintura.
O sistema de filtragem abrangente assegura que os gases de escape e de admissão sejam armazenados de forma segura, com o auxílio de um queimador Riello RG5S para um aquecimento óptimo.
O sistema de controlo eletrónico permite um controlo operacional preciso.
O requisito é de 17kW.
