Quarto de pulverização e forno de cura

Cabine de pulverização de cortina de água para peças de escape

Resumo do produto:Um sistema de acabamento de dois estágios para componentes de escape longos e pesados, como silenciadores, silenciadores e conchas de ressonador.pulverizado numa cabine de cortina de águaA configuração é adequada para volumes anuais constantes, mas modestos, onde uma linha automatizada contínua seria superprojetada.

01O que o sistema inclui

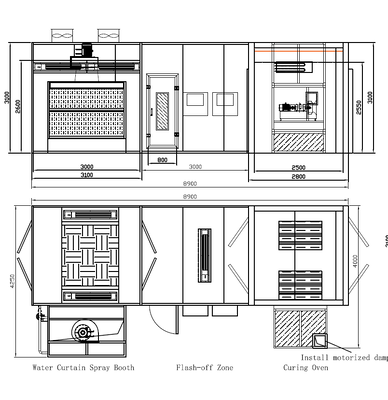

Cabine de pulverização de cortinas de águaUma película de água de aço inoxidável na parede traseira capta a sobreespelhagem na fonte;um piso de grade com extração de corrente descendente mantém limpa a zona de respiração do operador e impede que o nevoeiro de tinta se deposite nas peças

Área de apagãouma área limpa e controlada contra a poeira, onde o filme úmido se estabiliza antes de entrar no forno;

Forno de curagem por lotesaquecimento elétrico leva a carga a 150 °C e mantém-na durante a cura necessária para o revestimento, com circulação forçada para temperatura uniforme

Equipamento de carga pesada em trilhos de pisopeças penduradas horizontalmente em camadas; o rack carregado corre em rolos ao longo dos trilhos do chão para que um operador possa mover uma carga completa com segurança

Controlo e segurança Controle do relé e do botão com pulverização, bloqueio da bomba, temporizador de cura, arrefecimento, alarme de falha e parada de emergência

02Principais características

Captação eficiente de oversprayO filme de água prende as partículas de tinta e as deposita na bacia, reduzindo a poeira transportada pelo ar e a carga do filtro

Campo de fluxo de ar estávelfornecimento filtrado a partir de cima com extração de corrente descendente abaixo mantém a névoa longe do operador e da superfície finalizada

Construído para peças longas e pesadasa cabine é dimensionada para componentes de até 2.000 mm de comprimento e o sistema de rack e trilhos suporta cargas de várias centenas de quilogramas

Suspensão horizontalmantém a carga baixa e estável, permite que as peças sejam em camadas e mantém a altura da cabine modesta onde o espaço para a cabeça é limitado

Curagem rápida e uniformeelementos de aquecimento e um ventilador de circulação de alta temperatura trazer a carga para a temperatura rapidamente e mantê-lo uniformemente em todo o rack

Mudança de sistema de arrefecimento em segurançaum amortecedor motorizado muda o forno para o modo de arrefecimento para descarregar ar quente no final do ciclo

Operação por lotesa pulverização e o curado são executados em paralelo em duas unidades, em vez de uma cabine à espera de mudar de modo

03Dados técnicos

* As dimensões, o fluxo de ar e a capacidade de aquecimento são confirmados durante a engenharia de layout e dependem do tamanho da peça, do tipo de revestimento e da potência necessária.

04Aplicações

Esta configuração é projetada para componentes de escape e de alta temperatura que sejam longos, moderadamente pesados e produzidos em volumes constantes, mas modestos:

Gás de escape de automóveis Outros aparelhos e aparelhos de som

Gases de escape industriaisCaixas de escape de geradores e motores, silenciadores industriais

Função resistente ao calorPartes revestidas com esmalte resistente ao calor que exijam uma temperatura de cura e um tempo de retenção definidos

Fabricações de aço inoxidávelDe largura não superior a 50 mm, mas não superior a 50 mm

Os revestimentos típicos incluem esmalte de prata resistente ao calor, primer, revestimento superior e outros sistemas baseados em solventes.antes do revestimento ¢ informaremos sobre a via de pré-tratamento quando nos enviar os seus dados de revestimento.

05Escolher a configuração correta

06Benefícios para os clientes

Investimento proporcional  um sistema por lotes corresponde a volumes constantes e modestos sem pagar pela capacidade de linha contínua não utilizada.

Finalização mais limpa O sistema de captação de água através de cortinas e a extracção por corrente descendente mantêm a película molhada sobespalhada.

Manutenção segura de cargas pesadas  os trilhos e os rolos movem as prateleiras carregadas em vez das pessoas que carregam peças pesadas e molhadas.

Cura repetida - a rampa controlada, o tempo de espera e a circulação forçada dão resultados uniformes em toda a carga.

Flexível para tamanhos mistos - adaptar os estantes e os programas à medida que a gama de produtos muda.

Perguntas Frequentes

P: O que é uma cabine de pulverização de silenciador?A: Uma cabine de pulverização de tamanho e equipada para componentes de escape longos, tais como silenciadores e silenciadores.Um filme de água fluindo na parede traseira capta o overspray antes que ele possa permanecer no ar.

P: Por que combiná-lo com um forno de cura separado?R: Porque a pulverização e o curado podem então ser executados em paralelo, um rack está sendo pulverizado enquanto outro está sendo curado.

P: A que temperatura pode chegar o forno?R: A configuração padrão atinge 150 °C e a mantém durante o tempo de cura exigido pelo revestimento, com circulação forçada para temperatura uniforme.

P: Como são transportadas as peças pesadas entre as zonas?R: As peças são penduradas horizontalmente num rack de aço que funciona em rolos pesados ao longo dos trilhos do chão.zona de apagão e forno a funcionar em paralelo.

P: Pode lidar com outras peças além dos silenciadores?R: Sim, qualquer componente metálico comprido e moderadamente pesado de até 2000 mm é utilizado para os corpos de silenciadores, caixas de escape, caixas soldadas e fabricações tubulares.O traçado do rack e do trilho é feito à sua maneira..

P: Posso escolher a filtragem a seco em vez de uma cortina de água?R: Sim. Ambos estão disponíveis. A cortina de água é adequada para revestimentos à base de solventes e cargas de overspray mais altas; as cabines de filtro seco são adequadas para volumes mais baixos ou locais onde o manuseio de água é impraticável.

P: É adequado para peças de aço inoxidável?R: Sim, mas o aço inoxidável precisa de preparação. Degregar e explodir, ou usar um primer adequado, antes do revestimento. Envie-nos sua folha de dados de revestimento e aconselharemos sobre a rota de pré-tratamento.

P: A documentação CE é fornecida?R: Sim. Fornecemos documentação CE, manuais em inglês e ventiladores e motores à prova de explosão. A classificação ATEX é confirmada em relação ao seu local e ao ponto de ignição do revestimento antes da especificação ser fixada.

P: Que informações precisa para obter um orçamento?R: Dimensões e peso da peça, tipo de revestimento com TDS/MSDS, temperatura e tempo de cura necessários, produção anual e padrão de turnos, equipamentos disponíveis e layout da oficina com tamanhos de portas.

Veja em ação:Leia o estudo de caso deste sistema fornecido a um fabricante europeu de sistemas de escape: cabine de pulverização de cortina de água, forno de curagem por lotes e manuseio de racks de piso para revestimento de silenciador resistente ao calor.

Contacte o Sr. Tim para uma citação:+86 189 8118 9424 ·coattech@spraying-booth.com  ·www.spraying-booth.com

Envie-nos as suas dimensões de peça, peso, folha de dados de revestimento e produção anual. Nós conceberemos a cabine de pulverização e o forno de cura adequados para a sua oficina.
