Interior da Cabine de Pintura: Seção de Suprimento de Ar, Filtragem e AquecimentoData: 22 de Setembro de 2026

Categoria: Produtos / Cabine de Pintura   |   Cabine de pintura e cura com acabamento de sala limpa, suprimento de ar filtrado e extração pelo piso

 Esta publicação abrange o interior de uma cabine de pintura CoatTech construída para pintura e cura. A cabine utiliza painéis de parede brancos lisos, quatro unidades de suprimento de ar e filtragem embutidas com saídas de fenda, um piso de grade metálica com material filtrante sob o piso, iluminação de teto e sinalização de segurança. Abaixo das unidades de suprimento, corre um manifold de tubulação de distribuição com válvulas de controle. O meio da tubulação e a fonte de aquecimento são configurados por projeto e confirmados na placa de identificação do equipamento antes da entrega.

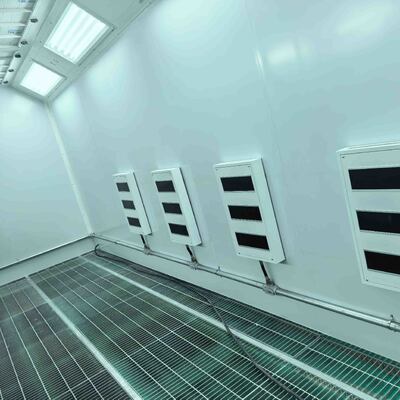

  01    O que a imagem mostra

Quatro unidades de suprimento / filtragem embutidas — quatro painéis brancos embutidos na parede, cada um com uma longa saída de fenda preta que fornece ar filtrado para dentro da cabine

Tubulação de distribuição com válvulas — uma linha de tubos metálicos com válvulas de controle abaixo dos painéis — o meio é específico do projeto e não pode ser identificado apenas pela foto

Painéis de parede brancos lisos — superfícies de parede limpas e laváveis em um acabamento claro que melhoram a reflexão da luz e facilitam a visualização de contaminação

Piso de grade metálica com material filtrante — um piso de grade de aço com material filtrante verde por baixo, capturando o excesso de tinta no nível do piso

Luminárias de teto — luminárias seladas montadas no teto, proporcionando iluminação brilhante e uniforme para correspondência de cores e inspeção

Sinalização de segurança — um sinal verde de saída de emergência acima da abertura e uma etiqueta de aviso de superfície quente vermelha e amarela no painel, indicando que a cabine possui superfícies aquecidas

  02    Principais características

Suprimento de ar filtrado — unidades embutidas com saídas de fenda distribuem ar limpo e filtrado uniformemente na zona de trabalho

Captura de excesso de tinta no nível do piso — o piso de grade e o material filtrante sob o piso coletam a névoa de tinta antes que ela atinja o estágio de exaustão

Acabamento de parede lavável — painéis brancos lisos resistem a tinta e solventes e são rápidos de limpar entre as cores

Iluminação brilhante e uniforme — as luminárias de teto são dispostas para iluminação uniforme com sombra mínima em painéis curvos

Tubulação de serviço — o manifold de distribuição com válvulas de isolamento permite que cada seção seja mantida sem desligar toda a cabine

Marcação de segurança clara — sinalização de saída de emergência e avisos de superfície quente suportam um ambiente de trabalho seguro e em conformidade

Apresentação de sala limpa — o layout ordenado de painéis, tubulação e piso mostra uma cabine construída para acabamento controlado e repetível

  03    Dados técnicos

* O meio da tubulação, a fonte de aquecimento, o volume de fluxo de ar e os graus do filtro são confirmados durante a engenharia e na placa de identificação do equipamento. Não presuma um tipo de aquecimento apenas pelas fotografias.

  04    Por que isso importa em uma linha de revestimento

A qualidade do acabamento depende do que o ar está fazendo. O ar de suprimento filtrado mantém a poeira longe do filme úmido, a captura no nível do piso remove o excesso de tinta antes que ele possa se depositar, e a iluminação brilhante permite que o operador veja defeitos enquanto ainda há tempo para corrigi-los. Juntos, as unidades de suprimento, o piso de grade, o material filtrante e a iluminação nesta cabine transformam um espaço fechado em um ambiente de acabamento controlado.

  05    Benefícios para o cliente

Acabamento mais limpo — ar de suprimento filtrado e captura no nível do piso reduzem defeitos de poeira e excesso de tinta.

Trocas de cor mais rápidas — painéis lisos laváveis e material filtrante acessível simplificam a limpeza.

Serviço mais fácil — válvulas de isolamento no manifold permitem manutenção seção por seção.

Melhores condições de trabalho — iluminação uniforme e marcação de segurança clara suportam operação precisa e segura.

Aquecimento configurável — a fonte de calor é selecionada para corresponder às utilidades disponíveis e ao custo operacional.

Perguntas Frequentes

P: O que este interior de cabine de pintura mostra?  R: Uma cabine de pintura e cura com quatro unidades de suprimento de ar filtrado embutidas, um piso de grade metálica com material filtrante sob o piso, tubulação de distribuição com válvulas, iluminação de teto e sinalização de segurança.

P: Os tubos sob os painéis são tubos de gás?  R: Não necessariamente. Tubos com válvulas sob as unidades de suprimento podem transportar ar comprimido, água, óleo térmico, vapor ou gás. Ar comprimido é o mais comum em uma cabine de pintura; óleo térmico ou água quente é usado para aquecimento indireto. O aquecimento a gás requer uma linha de gás codificada em amarelo, um grupo de válvulas solenoides, um queimador e uma chaminé para o exterior. Confirme na placa de identificação do equipamento ou com o fornecedor antes de especificar.

P: O que é o material verde no chão?  R: Material filtrante sob a grade metálica. Ele captura o excesso de tinta no nível do piso antes que o ar atinja o estágio de filtragem de exaustão, protegendo a tubulação e reduzindo a manutenção.

P: O que fazem os quatro painéis de parede?  R: São unidades de suprimento de ar e filtragem embutidas. O ar filtrado entra na cabine através das longas saídas de fenda, proporcionando um padrão de fluxo de ar uniforme e controlado na zona de trabalho.

P: A fonte de aquecimento pode ser escolhida para o nosso local?  R: Sim. O aquecimento pode ser elétrico, a gás, diesel, óleo térmico ou vapor, dependendo das utilidades disponíveis, da temperatura necessária e do custo operacional. A fonte é confirmada durante a engenharia.

P: A cabine é segura para operar?  R: Sim. A cabine é fornecida com sinalização de saída de emergência, etiquetas de aviso de superfície quente e serviços protegidos. Os dispositivos de segurança finais são especificados de acordo com o local e as regulamentações locais.
