Linha de Produção Automatizada de Revestimento Interno e Tratamento de Superfície de Tubos de Perfuração

Linha de Produção Automatizada Avançada de Revestimento Interno e Tratamento de Superfície de Tubos de Perfuração

Visão Geral: A linha de produção automatizada turnkey de tratamento de superfície e revestimento interno de tubos de perfuração da CoatTech integra jateamento de alta eficiência, pré-tratamento químico de precisão multiestágio, secagem com ar quente e pintura anticorrosiva interna de alta resistência em um fluxo de trabalho unificado e de alta capacidade, projetado para os padrões globais de tubulações industriais e de campos de petróleo.

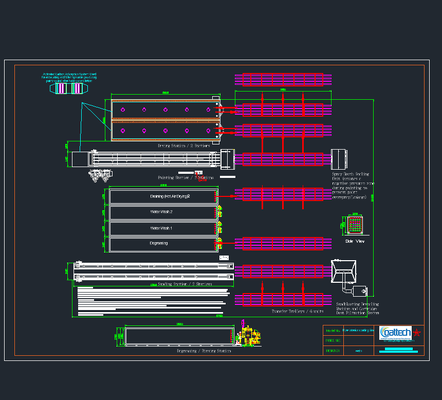

1. Arquitetura do Sistema e Configuração do Equipamento

Para alcançar resistência à corrosão ideal e espessura uniforme do revestimento, nosso projeto de engenharia apresenta um layout modular equipado com maquinário industrial de alta resistência:

1. Sistema de Jateamento: Equipado com uma máquina de jateamento de alta performance para desincrustação e um sistema de filtragem de poeira com cartucho para garantir rugosidade superficial ideal (Sa 2.5) para adesão superior do revestimento.

2. Estações de Pré-tratamento: Estações dedicadas de desengraxe por imersão/pulverização e lavagem com água multiestágio para eliminar completamente resíduos de óleo, graxa e químicos dos lúmens internos.

3. Estações de Secagem e Térmicas: Unidades de secagem com ar quente para eliminação de umidade, seguidas por duas salas de secagem especializadas operando a 180°C para cura de tinta em alta temperatura.

4.Zona de Revestimento e Selagem: Estações de pintura de precisão apresentando uma unidade de selagem de cabine de pulverização que cria uma zona de pressão negativa controlada para evitar overspray de tinta e vazamento ambiental.

5.Manuseio de Materiais: 6 carrinhos de transferência de alta resistência e 8 carrinhos de transporte móveis operando em trilhos de posicionamento guiados no piso para transições de lote perfeitas.

6. Proteção Ambiental: Sistema integrado de adsorção de carvão ativado projetado para tratamento eficiente de ar de exaustão e filtragem de compostos orgânicos voláteis (COVs) durante a pintura e a cura térmica.

2. Fluxo de Trabalho Operacional Completo

O fluxo de trabalho sistemático é meticulosamente sequenciado para eliminar gargalos e garantir qualidade da parede interna pronta para inspeção:

1. Carregamento Manual: Os tubos de perfuração são carregados em carrinhos móveis (4 tubos por carrinho, dispostos horizontalmente).

2. Preparação da Superfície: Transferidos para máquinas de jateamento para remoção interna de ferrugem e incrustações.

3. Pré-tratamento Químico: Desengraxe avançado por pulverização seguido por enxágue com água em estágio duplo.

4. Remoção de Umidade: A estação de secagem com ar quente remove a água residual para evitar ferrugem instantânea.

5. Pintura Interna: Pintura de alta performance aplica revestimentos pesados (≥150μm) dentro da cabine de pressão negativa.

6. Cura Térmica: Os tubos são transferidos para salas de secagem a 180°C para 30 minutos de cozimento e resfriamento.

7. Inspeção e Descarregamento: Verificação final usando endoscópios industriais e medidores de espessura magnéticos antes do descarregamento manual.

3. Análise de Capacidade de Produção

4. Garantia de Qualidade e Inspeção

Para garantir a conformidade com rigorosas especificações internacionais anticorrosivas, cada lote passa por rigorosa avaliação não destrutiva:

1. Endoscópios Industriais de Alta Resolução: Usados para inspeção visual completa das paredes internas, detectando microdefeitos, escorrimentos ou furos na parede em lúmens cegos

2. Medidores de Espessura Magnéticos Especializados: Utilizados para medição precisa e não destrutiva da espessura do filme de tinta (≥150μm exigido) em superfícies internas ocultas.

5. Por que Escolher Equipamentos Inteligentes CoatTech

A CoatTech Intelligent Equipment (Guangzhou) Co., Ltd. fornece soluções de automação de revestimento turnkey projetadas para durabilidade, conformidade ambiental de precisão e alta produtividade. Entre em contato com nossa equipe de engenharia no exterior hoje mesmo para personalizar o layout da sua linha de revestimento de tubos de campo de petróleo.
