Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech

Quantidade mínima:	1
preço:	USD8000-USD12000/SET
Embalagem Padrão:	Com filme e caixa regulares
Período de entrega:	15 dias após o depósito
Método de pagamento:	T/T
Capacidade de fornecimento:	30 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

CoatTech

Certificação

Número do modelo

Cabine de pintura em spray aberta para transformadores

Fonte de energia::

380V/50Hz/3ph ou outra opção

Usando energia::

Diesel, gás, vapor, elétrico ou outra opção

Porta principal::

Dobre estilo ou estilo de rolagem elétrica

Aplicativo::

Ônibus/caminhão ou outros produtos metálicos

Fontes de energia::

Água, eletricidade, gás

Revestimento:

10-50UM

Nível de ruído:

≤80dB

Material:

Pintura de automóveis, pintura de móveis, pintura industrial

Sistema de aquecimento:

Caldas de marca Riello

Descrição do produto

Superbake Industrial Paint Booth (Modelo: KT-PQ-III-PLUS)

Meta Descrição: Projetado para veículos comerciais pesados e grandes peças industriais.e opções de aquecimento duploArranja uma solução hoje.

Visão geral do produto

O CoatTech Superbake Industrial Paint Booth (Modelo: KT-PQ-III-PLUS) é uma solução de acabamento de superfície premium e em grande escala projetada para aplicações industriais de alta capacidade.De dimensões internas expansivas de 8000 × 5000 × 4500 mm, esta cabine foi construída para acomodar veículos comerciais pesados, grandes componentes aeroespaciais e máquinas industriais de grandes dimensões.

Projetado para cumprir os rigorosos padrões de segurança e ambiente dos mercados mundiais (incluindo o Médio Oriente e a Europa), o KT-PQ-III-PLUS integra iluminação à prova de explosão IP65,um sistema de filtragem de quatro etapas de alta eficiênciaSe você precisa de um queimador Riello diesel de alto desempenho ou um robusto sistema de aquecimento elétrico, esta cabine oferece tempos de curado rápidos e acabamentos impecáveis.

Características principais e vantagens

Segurança máxima (projeto à prova de explosão): equipado com luminárias LED à prova de explosão IP65 e juntas de vedação de duas camadas, garantindo a conformidade em ambientes industriais de alto risco.

Curagem térmica rápida: alcançar temperaturas de cozimento (20°C a 60°C) em apenas 10-15 minutos.Escolha entre o queimador a diesel Riello G20 líder da indústria (com um trocador de calor de aço inoxidável de 304 200KW) ou um sistema de aquecimento elétrico de aço inoxidável de 72KW.

Gerenciamento inteligente do fluxo de ar: Alimentado por dois ventiladores de entrada centrífugas de rotor externo de 7,5 kW e um ventilador de escape de 11 kW, gerando um fluxo de ar maciço de 40.000 m3/h.Características de precisão Belimo amortecedores elétricos para transição perfeita entre os modos de pulverização e de cozimento.

Integritade estrutural de carga pesada: construído com painéis de parede isolados de EPS de alta resistência de 70 mm e um quadro de porta da frente reforçado (4400 × 4400 mm) capaz de lidar com uso contínuo e industrial pesado.

Filtração em 4 fases ecológica: incorpora filtros classificados na norma EN 779 G3/F5 e um filtro granular de carbono ativo para absorver eficazmente COV, benzeno e xileno,assegurar gases de escape limpos e um ambiente respiratório seguro para os operadores.

Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech 0

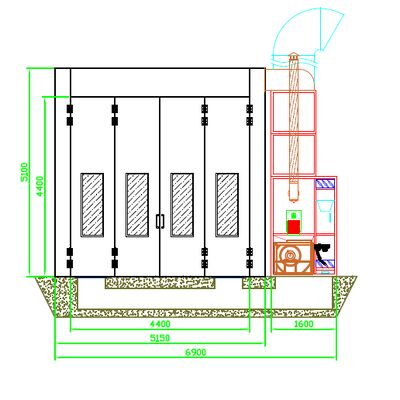

Especificações técnicas

Parâmetro / componente	Detalhes das especificações
Tamanho interno	8000 × 5000 × 4500 mm (L × P × H)
Tamanho externo	8135 × 6900 × 5100 mm (L × P × H)
Poço Civil / Piso	2 poços necessários no centro da cabine, tamanho: 760 × 6900 mm, profundidade: 800 mm. Revestido com grades de aço 30x4, capacidade de carga: 500 kg/m2.
A porta principal.	4400 × 4400 mm (W × H); porta de dobra de chapa de metal com quadro de tubo quadrado, preenchida com material de núcleo EPS. Equipada com janelas de observação de vidro temperado.fácil de abrir e fechar.
Porta de pessoal / serviço	800 × 2000 mm (W × H); 1 unidade situada na parte frontal direita. Equipada com um bloqueio automático de alívio de pressão e uma janela de observação de vidro temperado.
Painéis de parede	Painéis de parede isolados de EPS de alta resistência. Largura efetiva: 1150 mm, espessura total: 70 mm. Chapa de aço de cor branca de 0,426 mm de espessura em ambos os lados com núcleo de EPS.
Painéis de telhado	Painéis de telhado isolados de EPS de alta resistência. Largura efetiva: 1150 mm, espessura total: 50 mm. Chapa de aço de cor branca de 0,426 mm de espessura em ambos os lados com núcleo de EPS.
Sistema de iluminação	Iluminação superior (2 linhas): 10 conjuntos × 4 peças = 40 peças de tubos de 22W. Iluminação lateral (2 linhas): 10 conjuntos × 4 peças = 40 peças de tubos de 22W. Tubos LED T8 dedicados para cabines de pintura. Caixas de luz à prova de explosão IP65. Iluminação ≥ 1000 LUX.
Plenário (câmara de pressão estática)	8000 × 5000 × 600 mm (L × W × H); suporte de tubo quadrado.
Unidade de gabinete	Armário de tubos quadrados, posicionado no lado direito.
Cabine de admissão de ar (ventilação)	2 unidades de ventiladores centrífugos de entrada dupla com rotor externo. Potência por motor: 7,5 kW. Modelo de ventilador: YDW-5.6M. Fluxo total de ar: 40.000 m3/h. Velocidade do ar sem carga: 0,25 m/s. Equipado com um amortecedor eléctrico Belimo para a entrada de ar e um amortecedor pneumático para a circulação.
Armário de ar de escape	1 unidade de ventilador centrífugo de entrada dupla, com correia, potência do motor: 11 kW. Modelo de ventilador: TAE-710H. Fluxo total de ar: 40 000 m3/h. Equipado com um amortecedor de escape ajustável manualmente/electricamente.
Sistema de aquecimento: opção 1 (diesel)	Receptor diesel Riello G20, de aço inoxidável 304, com trocador de calor de 200 kW. Pulverização sem aquecimento. Cozimento: aquecimento de 20°C a 60°C em 10-15 minutos.
Sistema de aquecimento: opção 2 (elétrico)	Tubos de aquecimento eléctrico de aço inoxidável. 304 tubos de aço inoxidável (3 KW por tubo, 24 tubos no total, potência total 72 KW). Pulverização sem aquecimento. Cozimento: aquecimento de 20°C a 60°C em 10-15 minutos.
Sistema de filtragem	1. Pré-filtro de admissão: EN 779 Classe G3. 2Filtro de teto (sub-alta eficiência): Adesivo 3D de profundidade total, EN 779 Classe F5. 3. Fibra de vidro Filtro de paragem de pintura: 1a camada no poço, 2a camada na parte inferior do gabinete de escape. Verde no lado do vento, branco no lado do vento (EN 779 Classe G3). 4Filtro granular de carbono ativo: Absorve o benzeno e o xileno dos gases de escape.
Sistema de controlo	Painel de controlo: relés e botões de controlo normais. Funções: pulverização, cozimento, ajuste do tempo de cozimento, interruptor de iluminação, alarme de falha, alimentação, interruptor de parada de emergência, manômetro de pressão. (Nota: a caixa de controlo não é à prova de explosão; a iluminação utiliza cablagem à prova de explosão, condutos flexíveis à prova de explosão e caixas de controlo à prova de explosão).
Sistema de condução	Inclui 4 dutos de escape retos (1000 × 1000 × 1000 mm), um de 90° e um de 45°.
Tubulação de ar comprimido	1 conjunto de tubos de ar comprimido de aço inoxidável DN20, equipados com um conector rápido nos lados esquerdo e direito.
Requisitos totais de energia	33 KW (se utilizar aquecimento a diesel) / 80 KW (se utilizar aquecimento eléctrico).
Documentos incluídos	Manual de manutenção, diagrama de circuito, certificado de conformidade, lista de embalagens e desenhos de equipamento 3D.
Garantia e observações	1O fornecedor fornece serviço gratuito para problemas de qualidade do equipamento durante a garantia. 2Os consumíveis (tubos de iluminação, filtros) e os danos causados pelo homem não estão cobertos.

Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech 1

A ampla extensão e a elevada capacidade de carga do KT-PQ-III-PLUS tornam-no a solução perfeita para pulverização e cozimento para:

Transporte comercial: Ônibus, caminhões pesados e reboques.

Máquinas de construção e engenharia: escavadeiras, guindastes e tratores.

Fabricação industrial: grandes peças estruturais de aço, componentes de turbinas eólicas e equipamentos de petróleo e gás.

Projetos de CPE: Instalações de instalações "chave na mão" para centros de produção no estrangeiro.

Precisa de uma solução personalizada?

Cada instalação industrial é única. Nossa equipe de engenharia pode personalizar as dimensões, tensão (por exemplo, 380V/50Hz/3Phase), para atender ao seu clima local e requisitos específicos do projeto.
