Loja de pintura de pulverização personalizada para transformadores. CoatTech

produtos

Elevação do homem da cabine de pintura

Linha de revestimento do transportador aéreo

Linha de revestimento de rolos

Cabine de pulverização de grande porte

Cabine de pulverização de recipientes móveis

Materiais consumíveis para filtros

Contate-nos

coattech@spraying-booth.com

+86 189 8118 9424

Contacte Agora

Loja de pintura de pulverização personalizada para transformadores. CoatTech

Quantidade mínima:	1
preço:	USD8000-USD12000/SET
Embalagem Padrão:	Com filme e caixa regulares
Período de entrega:	15 dias após o depósito
Método de pagamento:	T/T
Capacidade de fornecimento:	30 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

CoatTech

Certificação

Número do modelo

Cabine de pintura em spray aberta para transformadores

Fonte de energia::

380V/50Hz/3ph ou outra opção

Usando energia::

Diesel, gás, vapor, elétrico ou outra opção

Porta principal::

Dobre estilo ou estilo de rolagem elétrica

Aplicativo::

Ônibus/caminhão ou outros produtos metálicos

Fontes de energia::

Água, eletricidade, gás

Revestimento:

10-50UM

Nível de ruído:

≤80dB

Material:

Pintura de automóveis, pintura de móveis, pintura industrial

Sistema de aquecimento:

Caldas de marca Riello

Destacar:

cabine de pintura de pulverização aberta sob medida

Transformadores com garantia

Cabine de pintura de spray CoatTech

Descrição do produto

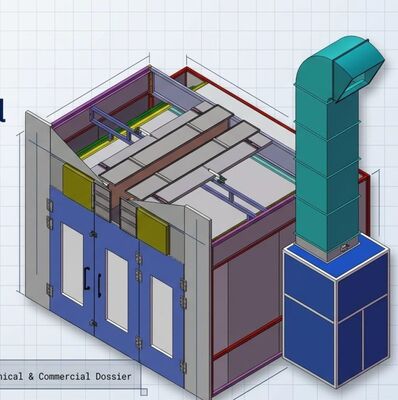

Cabine de Pintura Personalizada com Abertura Superior para Transformadores Pesados: Uma História de Sucesso na Arábia Saudita

Introdução Na CoatTech, somos especializados em resolver desafios complexos de revestimento industrial. Recentemente, fizemos uma parceria com a Nal Gulf Machine Tools, uma proeminente revendedora na Arábia Saudita, para projetar e fabricar uma cabine de pintura especializada de grande escala. O projeto exigiu uma abordagem única para acomodar o tamanho massivo de transformadores industriais e as restrições específicas da instalação do cliente.

O Desafio: Manuseio de Carga Pesada O revestimento de transformadores industriais apresenta um desafio logístico. Devido ao seu tamanho e peso imensos, manobrar essas peças em uma cabine de pintura padrão com entrada lateral é altamente ineficiente e, às vezes, impossível. O cliente dependia fortemente de sistemas de ponte rolante existentes para mover seus transformadores. Eles precisavam de um ambiente de pintura de alto desempenho que não obstruísse suas operações de guindaste ou exigisse uma revisão completa do fluxo de trabalho de suas instalações.

A Solução CoatTech: Design Preciso com Abertura Superior Para atender a esses requisitos exigentes, nossa equipe de engenharia desenvolveu uma cabine de pintura personalizada com Abertura Superior. Esta configuração inovadora permite que transformadores pesados sejam baixados com segurança e precisão diretamente para a área de trabalho usando as pontes rolantes existentes do cliente.

Uma vez que a peça de trabalho esteja no lugar, o mecanismo especializado do teto fecha firmemente, criando um ambiente isolado e controlado que atende aos mais altos padrões de pintura industrial e ventilação.

Loja de pintura de pulverização personalizada para transformadores. CoatTech 0

Principais Destaques do Projeto

1.Integração Perfeita com Ponte Rolante: O design de carregamento pelo teto elimina completamente a necessidade de manobras complexas no nível do piso, reduzindo drasticamente os tempos de carregamento e descarregamento.

2.Capacidade de Grande Escala: Projetada com dimensões internas expansivas especificamente adaptadas para abrigar transformadores industriais de grandes dimensões.

3.Gerenciamento Superior do Fluxo de Ar: A cabine garante a captura e exaustão ideais de névoa de tinta, garantindo um acabamento impecável e mantendo um ambiente seguro e limpo para os operadores.

4.Otimização da Instalação: Ao se adaptar ao equipamento de elevação aéreo existente, a solução maximizou o espaço útil operacional do cliente sem exigir modificações estruturais dispendiosas em seu edifício.

Loja de pintura de pulverização personalizada para transformadores. CoatTech 1

Especificação Técnica:

Especificações Técnicas para Cabine de Pulverização de Transformador com Abertura Superior
Modelo: Cabine de Pulverização Personalizada com Abertura Superior (Adaptada para Operação com Ponte Rolante)
Componente / Parâmetro	Especificações Detalhadas
Dimensões Internas	4400 × 3700 × 3500 mm (C × L × A)
Dimensões Externas	4520 × 5300 × 4500 mm (C × L × A)
Fosso de Exaustão com Fluxo Descendente	Design de fosso central. Dimensões: 4000 × 3000 mm, Profundidade: 800 mm. Suportado por uma estrutura de tubo quadrado. Coberto com grades de ferro chato de alta resistência de 30 × 4 mm. Capacidade de carga: 500 KG/m².
Portas Principais de Entrada/Saída	Design drive-through (frontal e traseiro). Abertura da porta: 3000 × 3200 mm (L × A). Portas tipo dobradiça com estrutura de tubo quadrado e revestimento de chapa de aço colorida. Isolamento de núcleo de PU. Possui janelas de observação de vidro temperado quadrado e travas de pressão mecânicas nos painéis centrais. Podem ser usadas como portas de acesso de pessoal.
Painéis de Parede	Montados com painéis de isolamento de lã de rocha de alta resistência. Largura efetiva: 1150 mm, Espessura total: 50 mm. As peles interna e externa são chapas de aço de cor branca de 0,426 mm com núcleo de lã de rocha.
Painéis de Teto / Superior	Montados com painéis de isolamento de lã de rocha de alta resistência. Largura efetiva: 1150 mm, Espessura total: 50 mm. As peles interna e externa são chapas de aço de cor branca de 0,426 mm com núcleo de lã de rocha.
Sistema de Iluminação	Iluminação superior: 2 fileiras (4 conjuntos × 4 tubos = 16 peças de tubos de 18W).

	Iluminação lateral: 2 fileiras (4 conjuntos × 4 tubos = 16 peças de tubos de 18W).

	Utiliza tubos de LED T8 dedicados para cabines de pulverização alojados em luminárias à prova de explosão IP65 . Iluminância Total: ≥ 1000 LUX.
Câmara de Plenum	Dimensões: 4400 × 3700 × 500 mm (C × L × A). Suportado por suportes de tubo quadrado. Possui quadros de filtro com revestimento de metal dobrado e pintado em pó na parte inferior e uma rede de suporte na parte superior.
Design de Abertura Superior	O teto possui uma fenda de acesso de 500 mm de largura em todo o comprimento, projetada para a passagem da corrente/talha da ponte rolante. A fenda é equipada com amortecedores pneumáticos em ambos os lados (normalmente abertos, fecham automaticamente quando a pintura começa para garantir vedação e pressão negativa).

(Para Ponte Rolante)
Unidade de Gabinete	Estrutura de tubo quadrado soldado, configuração montada lateralmente.
Unidade de Ar de Suprimento	Equipada com 1 conjunto de ventilador centrífugo de dupla entrada (acionado por correia). Motor à prova de explosão potência: 5,5 KW. Modelo do ventilador: TAE-500H. Volume total de ar: 20.000 m³/h (Aprox. 11.770 CFM). Possui um damper de ajuste manual com alça rotativa.
Unidade de Exaustão de Ar	Equipada com 1 conjunto de ventilador centrífugo de dupla entrada (acionado por correia). Motor à prova de explosão potência: 7,5 KW. Modelo do ventilador: TAE-450H. Volume total de ar: 20.000 m³/h (Aprox. 11.770 CFM). Possui um damper de ajuste manual com alça rotativa para exaustão de ar.
Sistema de Filtragem	1. Filtro Primário de Ar de Suprimento: EN 779 Classe G3.

	2. Filtro de Teto Sub-Alta Eficiência: Adesivo 3D de profundidade total; EN 779 Classe F5.

	3. Filtro de Fibra de Vidro Anti-Pintura: Instalado tanto no fosso do piso quanto na parte inferior do gabinete de exaustão. Lado de entrada de ar verde, lado de saída de ar branco; EN 779 Classe G3.

	4. Filtro de Carvão Ativado: Carvão ativado granular especificamente para adsorção de VOCs (benzeno, xileno, etc.) para emissão zero de fumaça externa.
Sistema de Controle Elétrico	Painel de Controle com relés convencionais e botões de pressão. Inclui: interruptores de pintura/iluminação, indicador de falha e alarme, interruptor de energia principal, botão de parada de emergência e manômetro (Manômetro).
Sistema de Dutos	Inclui 3 seções de dutos de exaustão de 700 × 700 × 1000 mm, 1 peça de cotovelo de 90° e 1 peça de cotovelo de 45°.
Capacidade Total de Potência	14 KW
Documentos Incluídos	Manual de manutenção, diagramas de fiação elétrica, certificado de conformidade, lista de embalagem e desenhos de layout 3D.
Observações e Garantia	1. A garantia do equipamento é de 1 ano. O fornecedor oferece serviço gratuito para problemas de qualidade durante este período. Serviços pagos estão disponíveis após o término da garantia.

	2. Consumíveis (lâmpadas, filtros) e danos induzidos por humanos estão excluídos da garantia.

Loja de pintura de pulverização personalizada para transformadores. CoatTech 2

Entre em Contato Conosco Hoje Pronto para otimizar seu processo de revestimento de equipamentos pesados?

Entre em contato com Tim, Gerente de Marketing e Vendas Internacionais, para discutir seus requisitos de cabine de pulverização personalizada e garantir uma consulta técnica.

Loja de pintura de pulverização personalizada para transformadores. CoatTech 3
