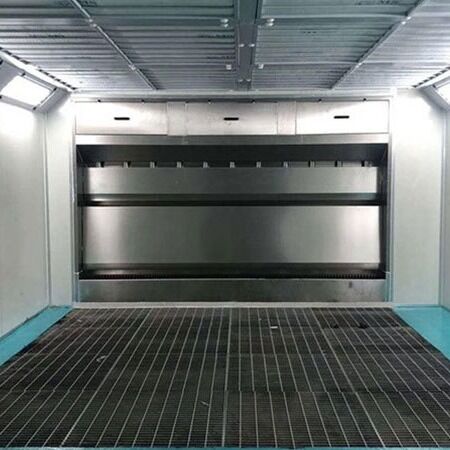

Cabine de pintura industrial CT-D de filtro seco de face aberta

Série CT-D Cabine de pulverização de filtros secos industriais de face aberta

Armário de filtragem a seco modular para acabamento de madeira, metal e compósitos

Visão geral técnica:A série CT-D é um gabinete de pulverização modular com frente aberta concebido para aplicações industriais em que a filtragem de água é impraticável.Matriz de filtragem seca de dois estágiosPara capturar grandes volumes de overspray de tinta, mantendo um fluxo de ar constante.O sistema foi concebido para proteger a zona respiratória do operador e garantir que o ar de escape cumpra as normas ambientais de partículas.

Principais características de engenharia:

1. Mecânica de filtragem de dois estágios:

   • Fase 1 (separação da inércia):O banco de filtros primário usa filtros de papelão dobrados em forma de V (muitas vezes chamados de estilo "Andreae").partículas de tinta mais pesadas não podem fazer a volta e ficarem presas nos bolsos profundosEsta fase é responsável pela maior parte da carga (até 15 kg de capacidade por m2).

   • Fase 2 (captura):Uma camada secundária de mídia de "paragem de pintura" de fibra de vidro de alta densidade garante a captura de névoas mais finas que passam pelo primeiro estágio, protegendo as lâminas do ventilador de exaustão do acúmulo.

2. Manuseio de ar à prova de explosão:

   • Para evitar a ignição de vapores inflamáveis de solvente, o sistema utilizaVentiladores axiais a correiaonde o motor elétrico está montadoforaO fluxo de ar. Alternativamente, o fluxo internoMotores classificados como "ex-proof" (Zona 1/2)são utilizadas.

3. Projeto estrutural modular:

   • Construído a partir de painéis de aço galvanizado de 1,2 mm com acabamento revestido com pó.O design do painel modular permite larguras personalizadas que variam de 2 metros até 6+ metros para acomodar diferentes tamanhos de peça de trabalho.

4. Iluminação integrada:

   • As luminárias LED à prova de explosão estão integradas no teto superior da cobertura, proporcionando ≥ 800 Lux diretamente na área de trabalho sem criar sombras.

Tabela de especificações técnicas (modelo CT-D3000 - largura de 3 metros):
