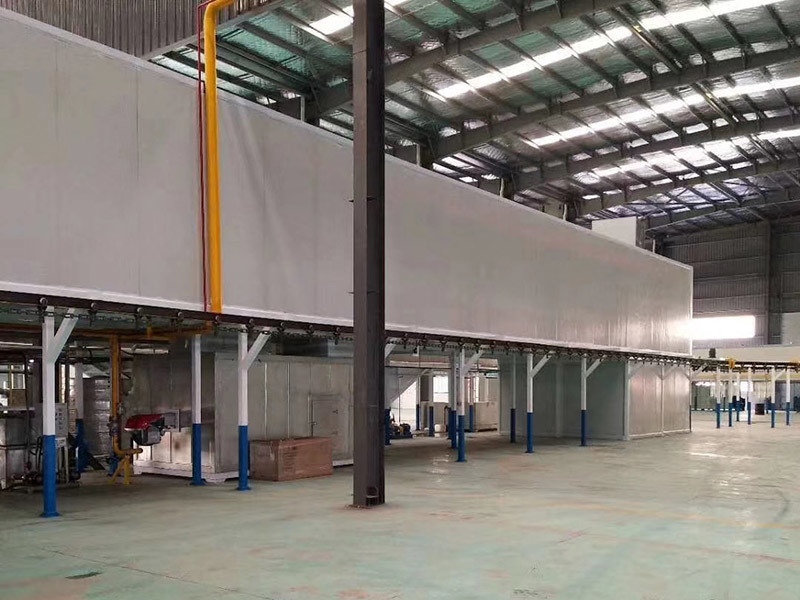

Linha de revestimento de trilhos de piso de alto desempenho, amplamente utilizada em vários produtos

Linha de revestimento de trilhos de piso de alto desempenho, amplamente utilizada em vários produtos

Linha de revestimento de trilhos de piso para serviço pesado‌

‌Projetada para tratamento de superfície de precisão de componentes industriais de larga escala

‌

‌Sistema Principal‌:

• ‌Veículo de Translação sem Energia‌: Chassi de viga I com placa de aço de 8 mm para ‌estabilidade de carga pesada‌
• ‌Corrente transportadora de chão‌: Corrente de tração de aço manganês com ‌ajuste de velocidade controlado por CLP‌

‌Excelência do Processo‌:

1. ‌Lixamento‌ → 2. ‌Limpeza‌ → 3. ‌Secagem‌ → 4. ‌Pintura por pulverização‌ → 5. ‌Cozimento‌

• Salas modulares (polimento/limpeza/pintura/cozimento) para ‌tratamento personalizado‌

‌Vantagens Técnicas‌:

• Redutor de roda de pino ciclóide para ‌98% de eficiência de transmissão‌
• Tensionamento por parafuso para ‌compensar a expansão térmica‌
• Trilho leve de 30 kg/m com ‌fundação de aço embutida‌

‌Aplicações‌: Estruturas automotivas, máquinas de construção e outros ‌componentes metálicos de larga escala‌ que exigem revestimentos duráveis.

‌Observação‌: Parâmetros de cozimento e dimensões da sala configuráveis por requisitos do projeto.

Usado para tratamento de superfície de peças de trabalho grandes e pesadas com baixos requisitos de produtividade;

Fluxo do processo: peças em --> lixamento --> limpeza --> secagem --> pintura por pulverização --> pintura de cozimento --> peças fora;

A estrutura da sala inclui: sala de polimento, sala de limpeza, sala de secagem, sala de pintura por pulverização e sala de cozimento

(personalizado de acordo com o produto);

Carro de translação: É soldado e formado por viga I e aço canal, e a superfície é pavimentada com placa de aço de 8 mm de espessura;

Descrição do equipamento da corrente transportadora de chão:

É composto principalmente por dispositivo de acionamento, corrente de tração, dispositivo de tensionamento e trilho transportador.

⑴Dispositivo de acionamento

A potência do dispositivo de acionamento é transmitida ao fuso de acionamento através do motor-redutor e da corrente de transmissão.

Finalmente, a roda dentada de acionamento aciona a corrente transportadora, fazendo com que a corrente transportadora se mova para frente ao longo do trilho da corrente transportadora;

o uso de um redutor de roda de pino ciclóide pode melhorar muito a eficiência da transmissão. , e o movimento é confiável.

⑵ Corrente de tração

A corrente consiste em eixo de pino, placa de corrente, placa de corrente de empurrador e manga de rolo. O espaçamento do empurrador pode ser montado em

várias formas de acordo com as necessidades. Apenas para atender às necessidades do ritmo de trabalho.

Esta série de correntes transportadoras usa aço manganês de alta qualidade como placas de corrente e todas exigem testes de tração especificados

antes de sair da fábrica.

⑶Dispositivo de tensionamento

Este dispositivo garante que toda a corrente transportadora mantenha sempre uma tensão relativamente estável durante a operação.

Ao mesmo tempo, pode absorver ou compensar o erro de instalação da corrente transportadora, a expansão e contração causada

por expansão térmica, contração e deformação por força durante a operação. Certifique-se de que a corrente transportadora tenha uma tensão inicial no

ponto de enrolamento do dispositivo de acionamento e elimine os dispositivos que geram tensão negativa em toda a linha. Esta série de dispositivos de tensionamento usa principalmente hastes de parafuso para tensionamento. Sua estrutura é relativamente simples e compacta, e sua força de tensionamento é relativamente estável;

⑷Trilho transportador

O trilho do carrinho adota trilho leve de 30 kg/m (a fundação é pré-embutida na construção), as rodas de rolamento usam rodas de aço de trilho leve,

e os suportes do carrinho são todos soldados de aço de seção, com uma estrutura sólida; Toda a linha adota controle PLC, ajuste de velocidade contínuo e é equipada com várias sondas de indução e botões de controle.
