| Dimensão interna |
5900 × 23 00 × 250 0 mm (L × P × H) |
| dimensão exterior |
6000 × 2400 × 29 00 mm (L × P × H) |
| Caixa de operação da entrada de ar esquerda |
4800 × 80 0 × 290 0 mm (L × P × H) |
|
Gás de escape direito
caixa de filtros
|
4800 × 80 0 × 290 0 mm (L × P × H) |
| Porão. |
Quadro de suporte de tubos quadrados de 50x50x2,0, revestido com placas de padrão |
|
Frente direta
para as portas traseiras
|
Tamanho da porta: 2100 × 22 00mm (W × H), porta de dobra de chapa metálica, 2 folhas de porta, janela de vidro temperado quadrada, preenchimento: EPS. (O preenchimento pode ser ajustado de acordo com as necessidades) |

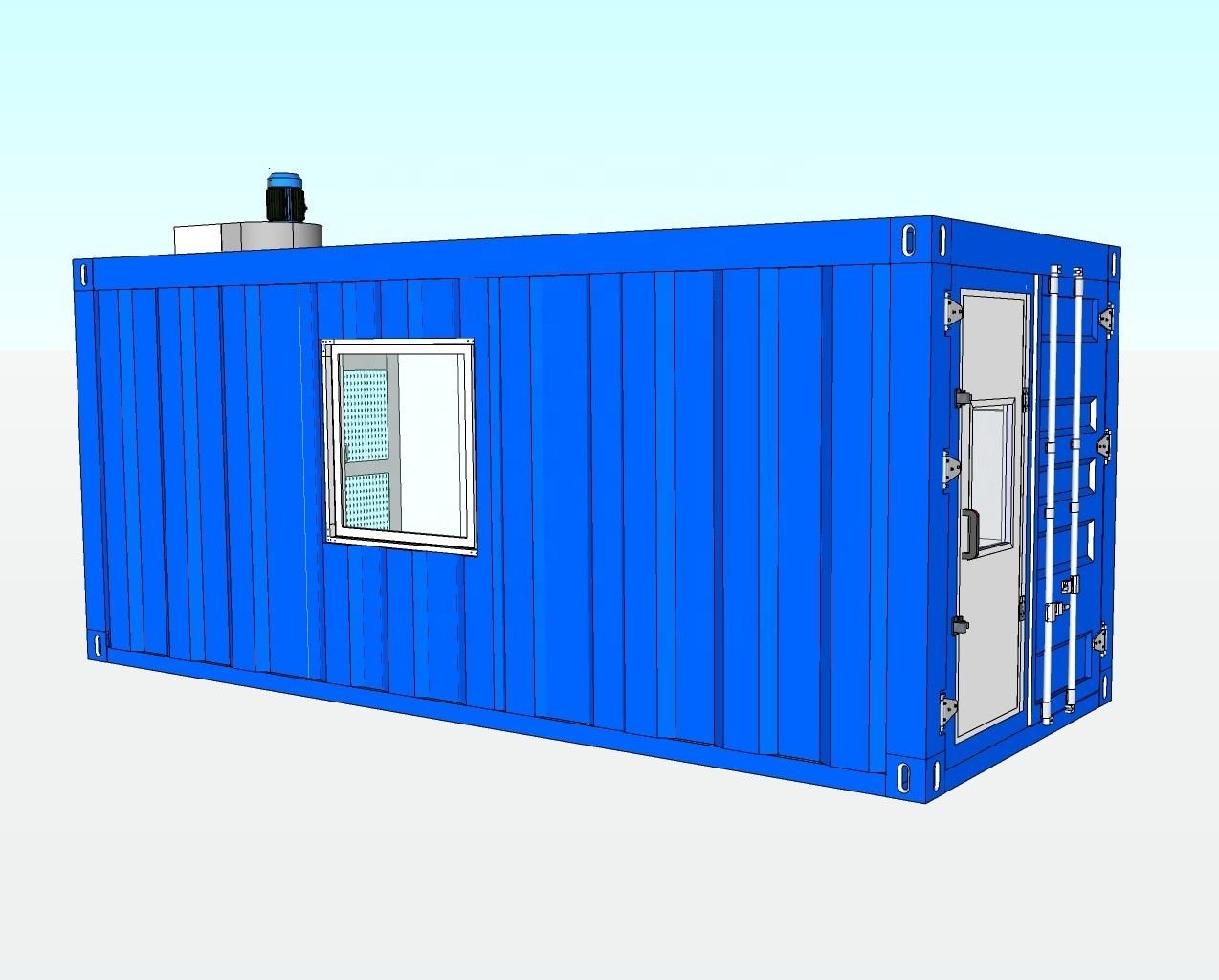

| estrutura principal |
Os acessórios dos cantos dos recipientes + a placa de aço dobrada de 4 mm, as vigas horizontais e longitudinais são soldadas e formadas e a superfície é pulverizada com tinta anti-ferrugem exterior |
|
Entrada de ar
estrutura da caixa de operação
|
Quadro soldado de tubos quadrados de 50x50, parede de EPS de 50 mm de espessura instalada no exterior, janelas de vidro temperado de 500x1000 instaladas em cada painel de parede; volantes com travões instalados no fundo,pode ser movido e montado livremente |

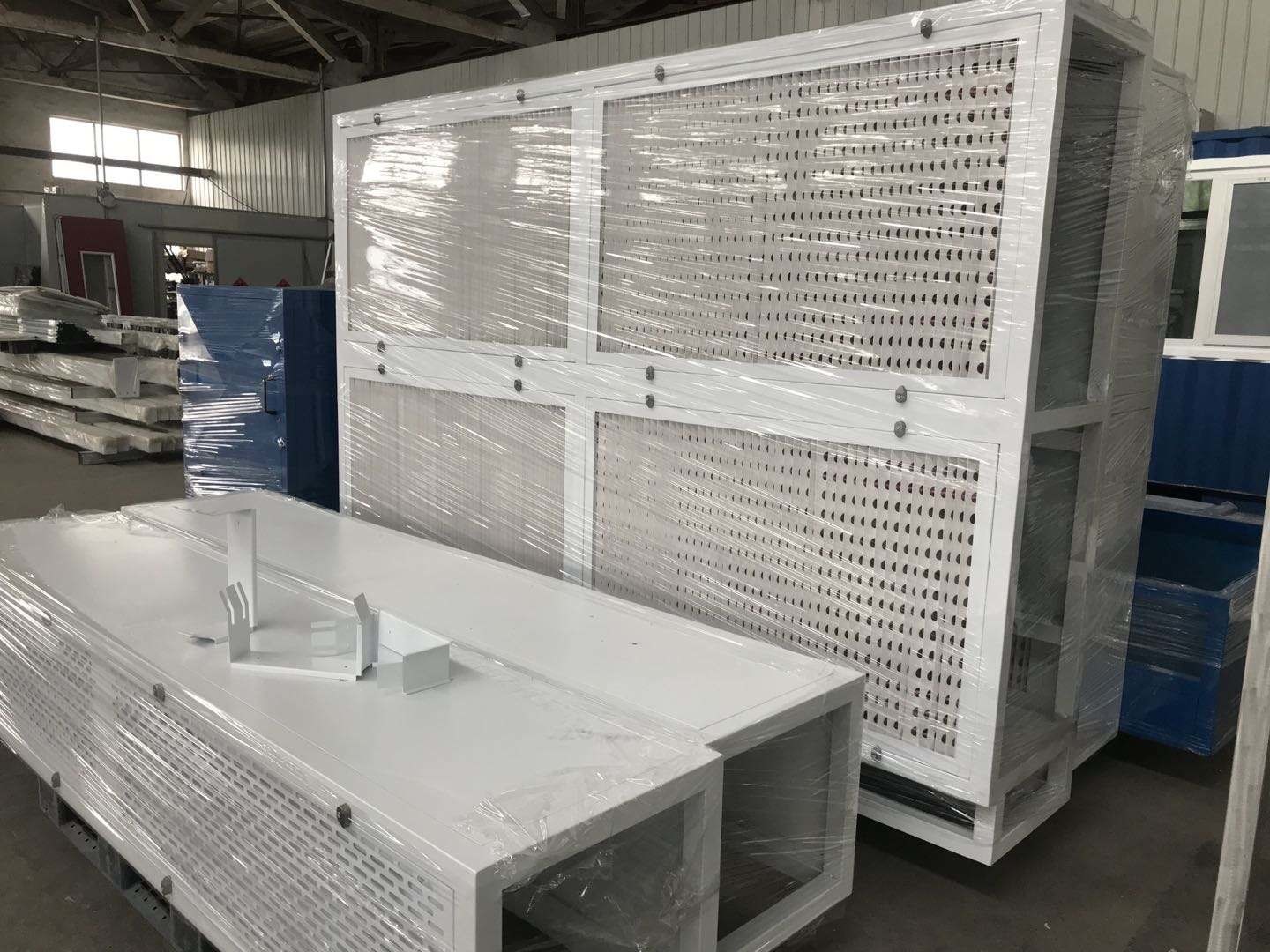

| Estrutura da caixa do filtro de escape |
50x50 quadrados de tubular moldura soldada, 50 mm de espessura parede EPS instalada no exterior, 1000 mm de altura papel de filtro de névoa de pintura e uma camada de fibra de vidro de algodão instalado, que pode ser livremente movido e montado |
| porta de trabalho |
2 conjuntos, porte de trabalho: 700 × 2000 mm (W × H), equipado com fechadura de pressão, janela de observação de vidro; instalado na parte dianteira e traseira da caixa de operação da entrada de ar esquerda |
| painel de parede |
Painel de parede de EPS, largura efetiva 1150 mm, espessura total 50 mm, espessura da chapa de aço de cor: 0,426 mm, branco, bordas de aço seladas em ambos os lados; |
| telhado |
Painel de parede de EPS, largura efetiva 1150 mm, espessura total 50 mm, espessura da chapa de aço de cor: 0,426 mm, branco, bordas de aço seladas em ambos os lados; (lança de rocha, PU opcional) tratamento impermeável superior; |
| Iluminação |
Iluminação superior: 8 grupos × 4 peças = 32 peças de lâmpadas de 18 W
Iluminação ≥ 800Lux
|
|
Ar de maquilhagem
unidade
|
2 ventiladores de escape, potência de motor único: 0,55 kW; caudal total: 20000 m3/h, velocidade do vento sem carga: 0,25 m/s; amortecedor de regulação manual do ar. |
|
Ar de escape
unidade
|
1 ventilador de fluxo axial de entrada única, potência do motor único: 4KW; fluxo total: 20000m3 /h, velocidade do vento sem carga: 0,25m/s; amortecedor de regulação manual do escape. |
| Sistema de aquecimento |
Não há aquecimento |
| sistema de filtragem |
1. Algodão de filtro primário de abastecimento de ar: nível EN 779: G3
2 Filtração de cobertores de algodão resistentes à pintura por fibra de vidro: EN 779 Nível: G3;
3Papel de filtro de névoa de pintura: EN 779 Nível: G3;
|
|
Eletrônica
Sistema de controlo
|
Pintura a vapor, interruptor de iluminação, luz indicadora de falha, regulador de temperatura, interruptor de alimentação, interruptor de parada de emergência, temporizador, manômetro de pressão, alarme de pressão |
|
Sistema de oleodutos
|
As secções de abastecimento de ar e de escape estão equipadas com três canais de ar retos de 7 00 x 7 00 x 1000 mm, uma secção de 700 x 700 mm com um ângulo de 90° e uma secção de 800 x 800 mm com um ângulo de 45°; |
| Potência total |
8KW. |
