Ventilação de capacidade superior com cabine de pulverização automotiva de alto desempenho para pintura de precisão

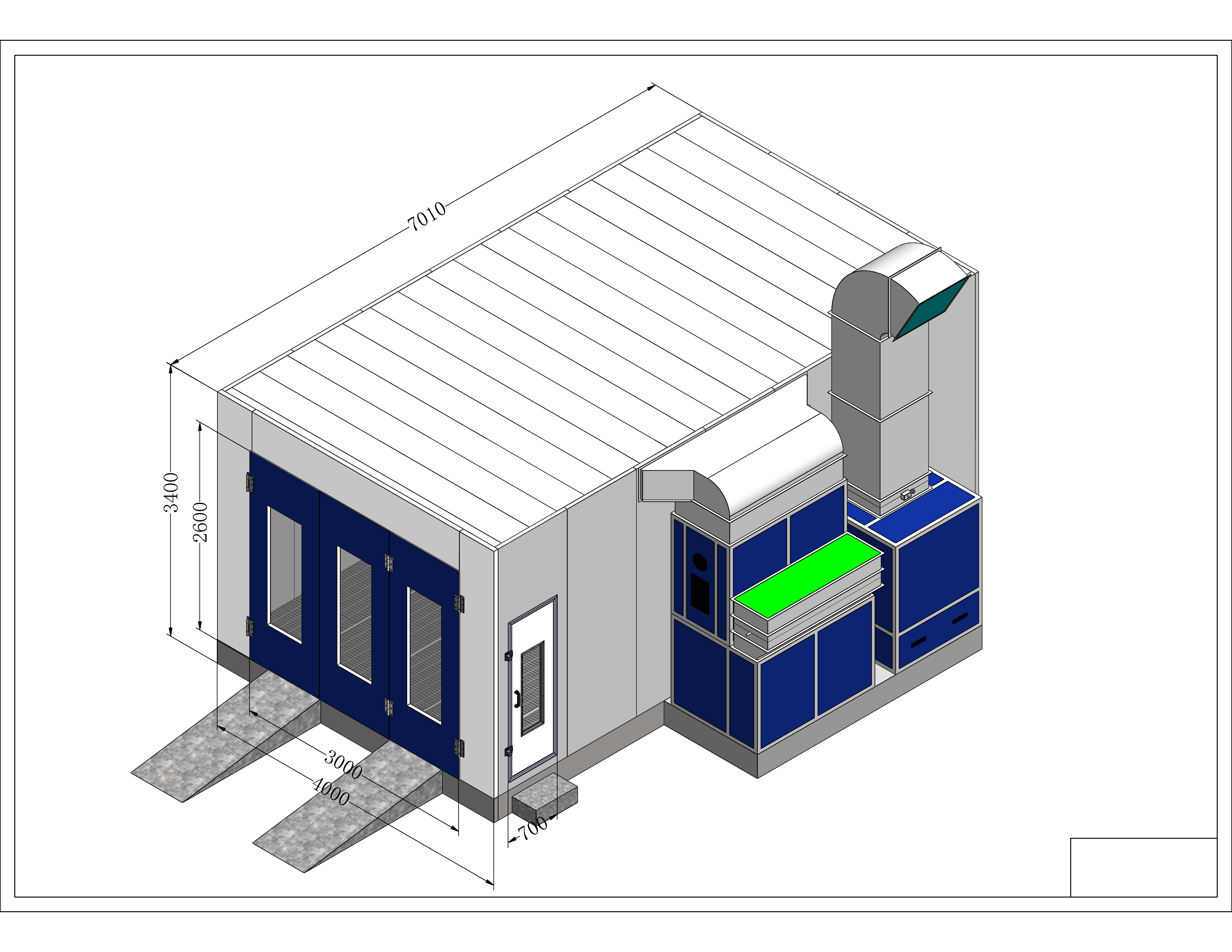

dentro

dimensão

Fora.

dimensão

1.2 Chapa galvanizada para acondicionamento, suportes de tubos quadrados

vigas horizontais e longitudinais, de ferro plano 30x4 + grelha de piso de aço torcido 8, carga total de 2,4T; (a carga pode ser ajustada

De acordo com as necessidades) (o escape de parede lateral e o de trincheira são opcionais)

Painel de parede de EPS, largura efetiva 1150 mm, espessura total 50 mm,

espessura da chapa de aço de cor: 0,426 mm, branca, bordas de aço seladas em ambos os lados; (roupa de rocha, PU opcional)

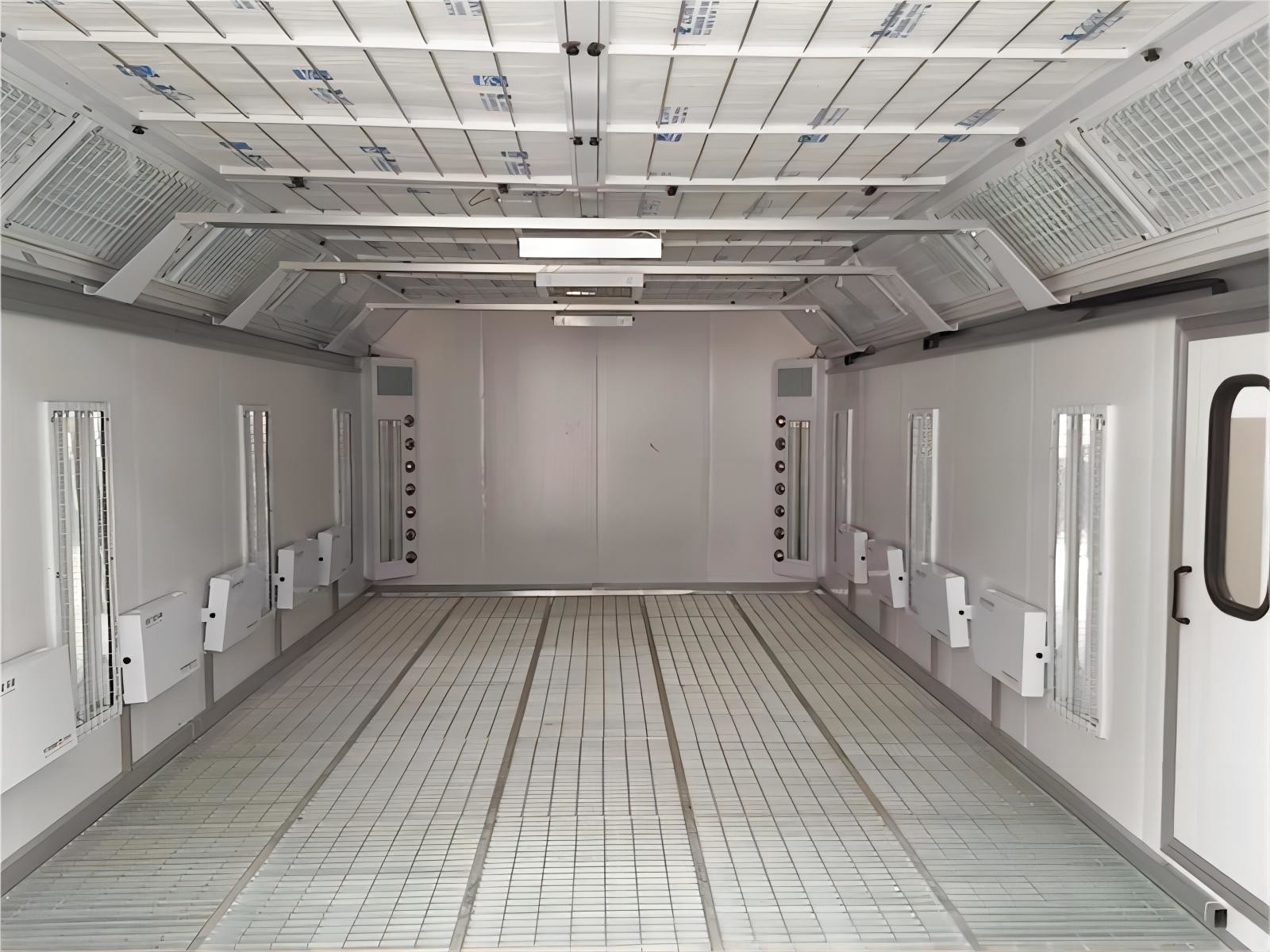

Iluminação superior: 8 grupos × 4 peças = 32 peças de lâmpadas de 18 W

Iluminação da cintura: 8 conjuntos × 2 peças = 16 lâmpadas de 18 W, lâmpadas LED,

Caixa de luz à prova de fogo

Iluminação ≥ 1000Lux

Unidade de ar

Posição

Maquiagem

Unidade de ar

Ar de escape

Unidade

1 ventilador centrífugo de entrada dupla com rotor externo, com motor único:

7.5KW; caudal total: 21000m3 /h, velocidade do vento sem carga: 0,25m/s; amortecedor de regulação manual do escape.

Equipado com um queimador Riello RG5S com uma potência térmica máxima de 26000KW; equipado com um forno de intercâmbio de calor de aço inoxidável 304; tinta de pulverização de aquecimento:20°C (de 0°C a 20°C no estado de pintura a vapor)Pintura de cozimento: 10-15 minutos (de 20° a 60°C)

Condição (aquecimento a gás natural, aquecimento por tubo de aquecimento eléctrico,

e o aquecimento da lâmpada de cozimento por infravermelho pode ser selecionado)

1. Algodão de filtro primário de abastecimento de ar: nível EN 779: G3

2 filtragem de eficiência inferior a elevada: viscose tridimensional de profundidade total; nível EN799: F5,

3 Filtração de cobertores de algodão resistentes à pintura por fibra de vidro: EN 779 Nível: G3;

4Filtração de partículas de carbono activado: adsorve o benzeno e o xileno nos gases de escape

Eletrônico

Sistema de controlo

Sistema de oleodutos

O sistema de abastecimento de ar e o sistema de escape estão equipados com 3 secções de condutas de ar retas de 800 x 800 x 1000 mm, 1 secção de 800 x 800 mm

90° de cotovelo e 1 secção de 8 00 x 8 00 mm de 45° de cotovelo;
