Linha de revestimento de rolos personalizável Solução de revestimento versátil para várias indústrias

Linha de revestimento de rolos personalizável Solução de revestimento versátil para várias indústrias

Parâmetro do produto

Proponho:

A linha de revestimento de rolos é adequada para peças normais de volume médio, tais como:

Rodas de automóveis, tocadiscos, fornos, etc.

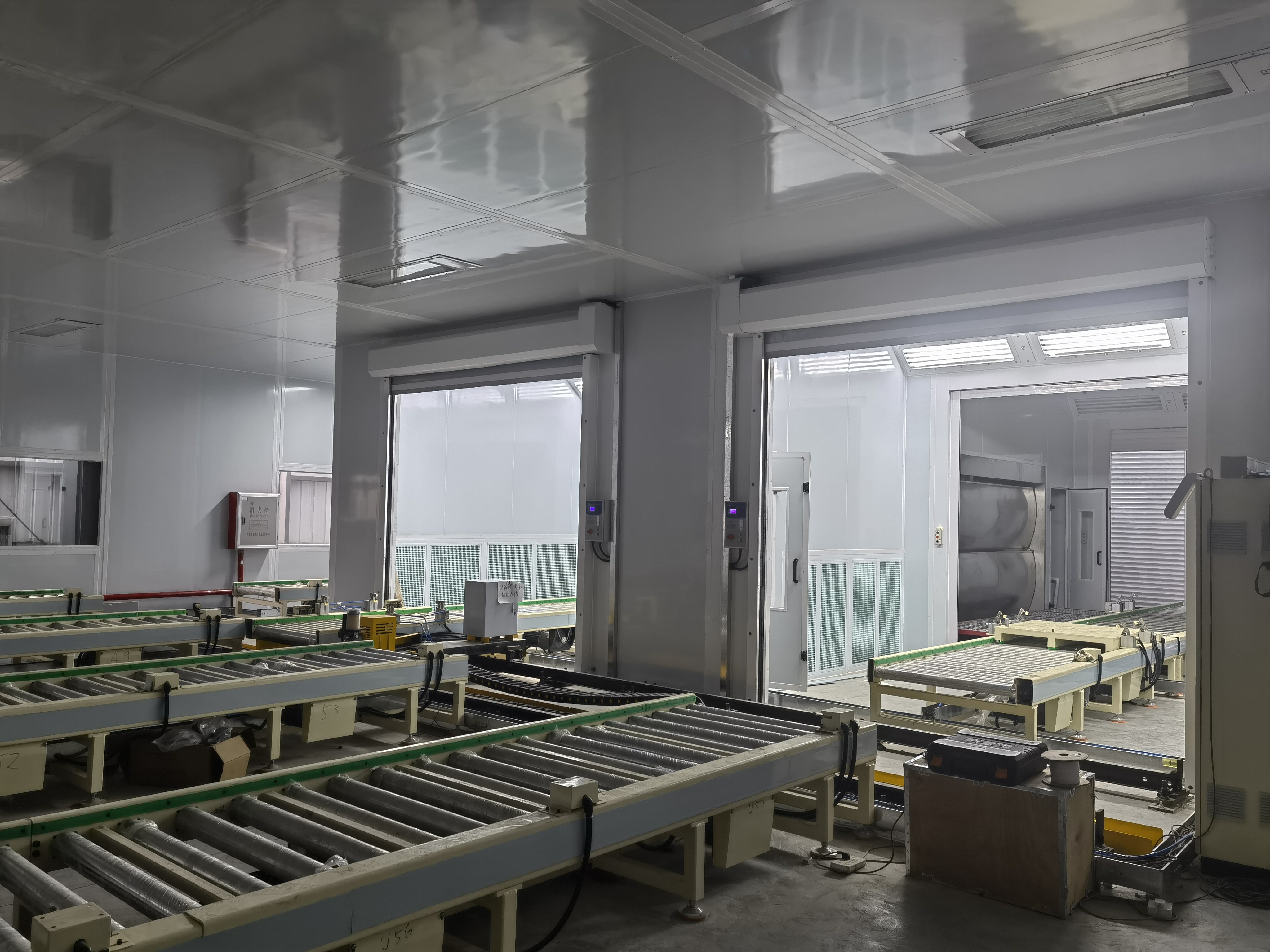

Como um tipo de equipamento de pulverização automatizada, a linha de pintura de pulverização de rolos consiste principalmente de seis componentes principais: equipamento de pré-tratamento, equipamento de pintura por pulverização, forno,

sistema de fonte de calor, sistema de controlo electrónico, linha de transporte de rolos, etc. Pode colocar a peça de trabalho no dispositivo de ferramenta da linha de transporte,e enviar a peça de trabalho para a área de pulverização para pulverização através da rotação do roloA linha de rolos em geral

Cada estação tem um botão de controlo manual, e cada

A linha completa adota controle PLC, ajuste de velocidade gradual e está equipada com

Múltiplas sondas de indução e botões de comando.

O rolo elétrico é um novo tipo de equipamento de condução em que o motor e o redutor são colocados no interior do corpo do rolo.

Substituição dos motores tradicionais e dos equipamentos de accionamento separados por redutores fora do

A conduzir uma roda de rodas.

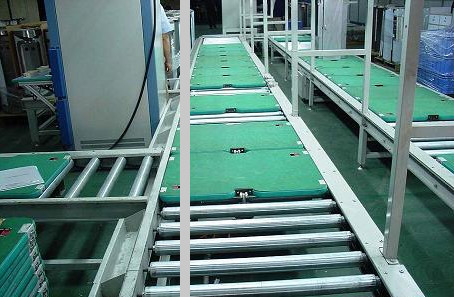

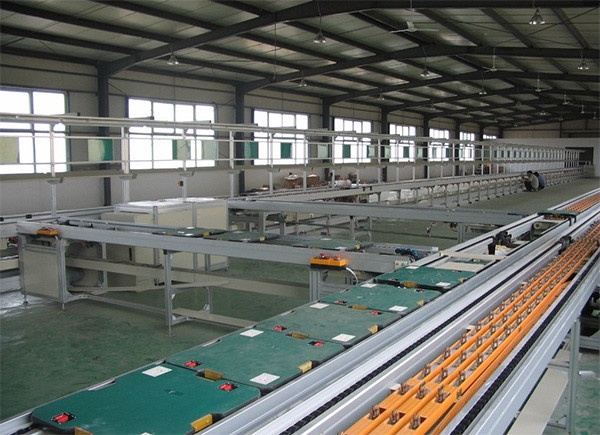

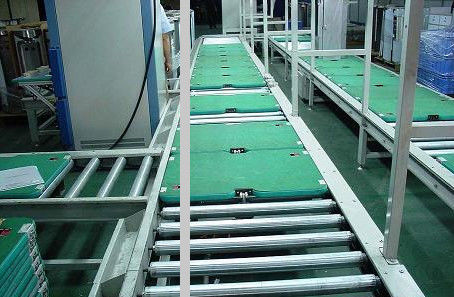

Estrutura do transportador elétrico de rolos

a. Estrutura de trilho lateral do corpo da linha: é feita de chapas de aço dobradas com uma espessura de

A especificação é de 160×60 mm.

A altura de instalação das chapas laterais não exceda a espessura da chapa inferior da ferramenta e não interfere na rotação da chapa da ferramenta.

b. Pernas de carroceria em linha: perfil quadrado, especificações superiores a 80×50 mm, altura ajustável para assegurar uma resistência de suporte suficiente.

c. Requisitos de configuração da linha de rolos

1 Todos os rolos devem ser bem transformados e não devem apresentar defeitos que possam causar problemas de segurança.

Os rolos são feitos de tubos de aço sem costura com uma espessura de parede ≥ 6 mm.

2Os rolamentos de rolos utilizam todos rolamentos de alta qualidade, de dois lados selados de alta qualidade

os rolamentos, e todos os rolamentos usam rolamentos padrão primeiro.

3A cadeia de rolamentos adota uma estrutura de engrenagem de aço. A engrenagem se encaixa bem com a cadeia e o rolamento corre sem problemas.

Cobertura de cadeia de chapas de aço: a altura da tampa do engate é de 3 a 4 mm inferior à superfície de trabalho do rolo.

4 A cadeia inferior do rolo é utilizada para arrastar.

os lados do rolo são removíveis e a diferença de altura entre quaisquer três rolos é

não mais de 2 mm.

5A cadeia adota uma cadeia de marcas nacionais de alta qualidade.

A cadeia adota a função de tensão manual.

6Todo o conjunto de fios tem uma estrutura sólida e uma bela aparência.

resistência à carga suficiente e assegura a produção contínua.

7 A placa de ferramenta deve estar em transição suave durante o processo de trabalho e o ruído de todos os equipamentos e dos seus dispositivos de accionamento não deve exceder 75 dB durante o processo de trabalho.

processo de trabalho.

O rolo de potência é personalizado de acordo com os parâmetros exigidos pela Parte A.
